產品名稱:上海滬析 0.2平方原位電加熱冷凍干燥機
產品描述:1、7寸真彩液晶觸摸屏,重要參數(冷阱溫度/樣品溫度/真空度/隔板溫度等)直觀可視 2、手動/自動操作隨意切換,一機多用。 3、工業級PLC控制器,穩定可靠,抗干擾性強

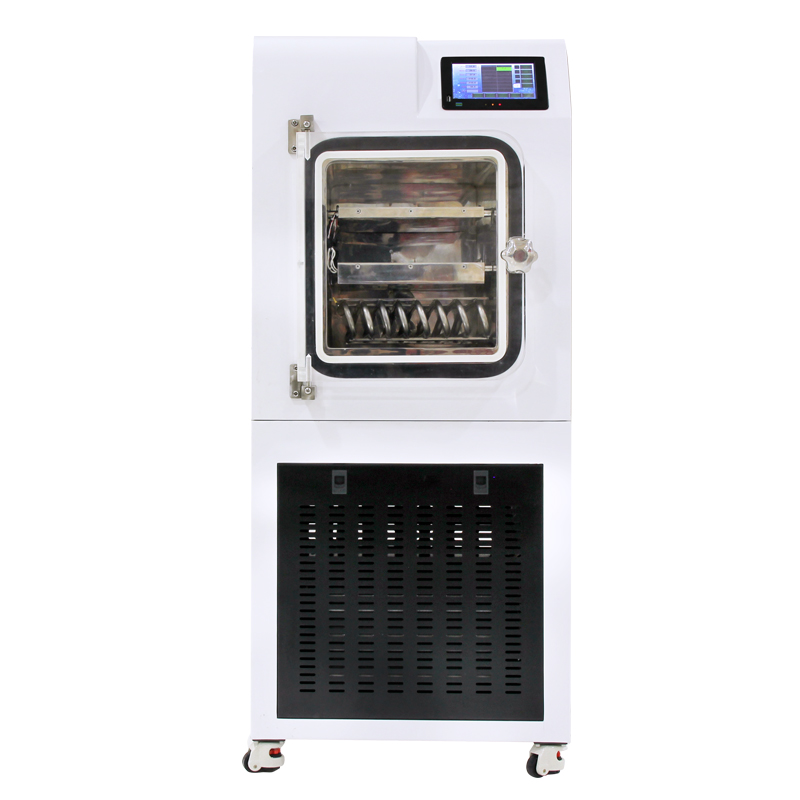

0.2平方原位電加熱冷凍干燥機
一、智能控制系統
1、7寸真彩液晶觸摸屏,重要參數(冷阱溫度/樣品溫度/真空度/隔板溫度等)直觀可視
2、手動/自動操作隨意切換,一機多用。
3、工業級PLC控制器,穩定可靠,抗干擾性強
4、壓縮機、真空泵電路單獨開關控制,防止誤操作引發壓縮機頻繁啟停
5、凍干數據自動保存,實時查看,歷史復現,凍干過程清晰可控
6、可儲存凍干配方,每組可編輯36段,隨時調用,可自定義重命名,做到直接識別區分
7、多層權限設置,方便設備管理,具備屏幕安全鎖,避免誤操作
8、具備斷電自動保存凍干數據功能,能夠支持U盤數據導出,查看
9、具備室溫過高自動報警功能,具備真空度報警功能,具備加熱器溫升過高報警功能
二、環保制冷加熱系統
1、采用進口壓縮機,制冷迅速,制冷效率更高,可靠性更好
2、選用無氟制冷劑,能夠滿足環保要求
3、升華過程隔板溫度可升,可降,利用PID智能加熱方式,控溫更精確,更適合探索制備工藝
三、可調節真空系統
1、優選中美合資真空泵,防腐蝕,靜音,無泄漏
2、標配真空泵油霧過濾器,保證實驗室環境,降低油霧污染
3、標配高精度微量調節閥,可實現手動真空度調節,可選配全自動真空調節閥,自動控制真空度
四、防腐干凈腔室系統
1、干燥室以及冷阱雙腔設計,補水更穩定,操作空間更大
2、大冷阱設計,補水表面積增大
3、所有腔體結構以及連接部件均選用304不銹鋼制造,耐腐蝕,易清潔
4、觀察門選用無色透明有機玻璃門,方便觀察,易于安裝
5、所有中式機包括普通型和壓蓋型,活動板層支持西林瓶壓蓋保存,固定板層支持安瓿瓶、西林瓶、玻璃燒瓶、血漿瓶或盤的凍干
6、減少繁瑣操作,減少物料污染風險,保障實驗人員和樣品安全
基礎參數
|
詳細參數:
0.2電加熱一體真空冷凍干燥機
制造標準Manufacture Standards |
生產(中?。┬?/span> |
||
A、干燥箱 |
|||
序號SN |
名稱 Name |
型號/規格/材質 Model/Specifications/Material |
數量 Number |
1 |
干燥箱Chamber |
AISI304L不銹鋼 |
1套 |
2 |
板層Shelves |
AISI304L不銹鋼 |
1套 |
尺寸:400*270 |
2+1層 |
||
3 |
箱門Door |
亞克力或者不銹鋼 |
1套 |
4 |
安全手柄門鎖 Door lock system with safe bolt |
不銹鋼 |
1套 |
5 |
制品測溫探頭 Product sensors |
Pt-100 熱電阻A級 |
2支 |
6 |
導熱油溫度探頭 Temperature sensors (thermal fluid) |
Pt-100 熱電阻A級 |
1支 |
8 |
箱體材料 |
不銹鋼304 |
1套 |
9 |
箱體材料) |
304不銹鋼5mm |
1套 |
性能參數Performance parameters |
|||
1 |
設計壓力 Design pressure |
0.15Mpa |
|
2 |
設計溫度 Design temperature |
128℃ |
|
3 |
光潔度 Finish |
Ra≤0.4 |
|
4 |
平整度Level |
0.5mm/m |
|
5 |
板層溫度 |
-55℃到60℃; |
|
6 |
板層可達溫度 |
+60℃ |
|
7 |
板層溫度均勻性 Shelves temperature uniformity |
±1.5°C(空載平衡后) ±1.5°C(soak stage) |
|
8 |
擱板間距 Spacing |
70mm |
|
9 |
干燥箱外形 Chamber type |
長方型 Rectangular |
|
10 |
保溫層 Insulation |
B1 級 保溫棉 B1 Cotton insulation |
|
11 |
開門方向 Open direction |
向右 /左 |
|
12 |
門密封條 Sealing strips for doors |
硅橡膠 |
|
技術優勢 Technical advantages |
|||
1 |
不銹鋼板材均采用優質板材,保證箱體表面光潔度,從而保證無菌要求; |
||
2 |
板層具有很高強度,能夠耐受長期使用; |
||
3 |
板層通過機械加工,可保證高要求平整度; |
||
4 |
板層控溫精度±1℃(PID調節); |
||
5 |
密封條門,可防止積水,更加符合無菌要求; |
||
B、冷凝器(含盤管) Condenser (with coiled pipe) |
|||
序號 SN |
名稱 Name |
型號/規格/材質 Model/Specifications/Material |
數量 Number |
1 |
冷凝器 Condenser |
AISI 304L 不銹鋼 |
1套 |
2 |
冷凝盤管 Condenser coiled pipe |
外置盤管 |
1套 |
3 |
冷凝器測溫探頭 Temperature sensors (condenser) |
Pt-100 熱電阻 A級
|
1支 |
4 |
化霜 Valve for de-icing |
電加熱 |
1個 |
性能參數 Performance parameters |
|||
1 |
設計壓力 Design pressure |
0.15Mpa |
|
2 |
設計溫度 Design temperature |
128℃ |
|
3 |
光潔度 Finish |
Ra≤0.4um |
|
4 |
盤管極限溫度 Coiled temperature Min |
-60℃到-70℃ |
|
5 |
冷凝器捕冰能力 Condenser frosting capacity |
4Kg/批(物料凍干的時間與物料特性及厚度有關) |
|
6 |
冷凝器外型 Condenser type |
方形 |
|
7 |
盤管方式 |
方形 |
|
8 |
是否有觀察窗 |
有 |
|
9 |
與箱體連接管路 |
一體 |
|
技術優勢 Technical advantages |
|||
1 |
不銹鋼板材均采用304板材,保證箱體表面光潔度,從而保證無菌要求; |
||
D、制冷系統 Refrigeration system |
|||
序號 SN |
名稱 Name |
型號/規格/材質 Model/Specifications/Material |
數量 Number |
1 |
壓縮機型號及數量 Compressor model and number |
泰康壓縮機 |
1臺 |
2 |
制冷劑 Refrigerant |
R404a ,R23綠色環保型 , |
適量 Right quantity |
3 |
油分離器 Oil separator |
丹佛斯 |
1個 |
5 |
壓力自動保護裝置 Automatic protective device for pressure |
丹佛斯 |
1個 |
6 |
除酸干燥過濾器 Filter for disacidifying and drying |
丹佛斯 |
1套 |
7 |
壓力表 Pressure meter |
臺灣 |
2個 |
8 |
膨脹閥 Expansion valve |
丹佛斯 |
2個 |
9 |
管道保溫材料 |
B1級保溫棉 |
1套 |
10 |
水冷冷凝器 |
濟南 |
10P |
性能參數 Performance parameters |
|||
1 |
板層制冷速度(空載) Shelf cooling time (empty) |
+20~-30°C ≤60minutes |
|
2 |
冷凝器制冷速度(空載) Condenser cooling time (empty) |
+20~-30°C ≤ 30 minutes |
|
技術優勢Technical advantages |
|||
1 |
壓縮機采用“泰康”品牌,采用覆疊制冷方式,降溫速度快,溫度低,性能更加穩定、可靠; |
||
2 |
采用符合蒙特利爾公約的環保型制冷劑; Adopt the environmental protection type refrigerant which accords with the Montreal Convention. |
||
3 |
壓縮機電機多重保護功能; The poly-protection function of compressor motor |
||
性能參數 Performance parameters |
|||
1 |
加熱速度Heating rate |
1°C/min |
|
技術優勢 Technical advantages |
|||
1 |
電加熱采用PID能量調節控制,可以 有效的利用加熱能源; Electric heating is controled by PID which can use the heating energy most effectively. |
||
K、電氣控制系統 Electric control system |
|||
序號 SN |
名稱 Name |
型號/規格/材質 Model/Specifications/Material |
數量 Number |
1 |
電氣標準 Electric standard |
國家標準 |
/ |
2 |
PLC |
包含溫度模塊 |
2套 |
5 |
觸摸屏 Touch screen |
南京研沃 |
1個 |
6 |
空氣開關 Breaker |
正泰 |
/ |
7 |
交流接觸器 AC contactor |
正泰 |
/ |
8 |
中間繼電器 |
正泰 |
|
9 |
固態繼電器 |
正泰 |
|
10 |
開關電源 |
正泰 |
|
12 |
液壓站 |
國產 |
|
13 |
油缸 |
國產 |
|
14 |
電氣保護等級 Protection class |
IP22 |
/ |
控制方式 Control type |
手動及自動控制 Manual and automatic |
||
軟件功能 Software function |
|||
1 |
冷凍干燥(手動、自動,可任意切換) Freeze drying (switch the type between manual and automatic randomly) |
||
2 |
化霜 |
||
5 |
工藝設定(配方管理)Technique setting (recipe management) |
||
技術優勢 Technical advantages |
|||
1 |
多組密碼,可選定多組操作權限(選電腦就有此項); |
||
2 |
自動、手動在任何節點任意切換; |
||
3 |
系統操作可在無菌室、機房、凍干控制室進行,并且相互具有互鎖功能,避免誤操作 |
||
4 |
無菌室裝有液壓急停按鈕,可在緊急情況下強制停止板層運行(壓塞有此項); |
||
5 |
友善的人機界面具有各種部件工作狀態及溫度、真空度參數顯示; |
||
6 |
“配方管理”可設多條凍干工藝曲線(選電腦就有此項); |
||
7 |
“冷凍干燥”自動過程有階段顯示功能; |
||
8 |
具有數據、曲線兩種記錄功能,可根據批號隨時調用或打印(選電腦就有此項); |
||
9 |
可存儲數據、曲線記錄; |
||
10 |
“冷凍干燥”完成后,可將“工藝配方”、“數據曲線”、“歷史記錄”、“操作記錄”、“報警記錄”等原始記錄一起打印,可作為批產品的詳細批記錄進行保存(選電腦就有此項); |
||
11 |
可根據用戶實際使用需要增加相應軟件功能; |
