產品名稱:ACE6309型壓縮機聲功率測量系統
產品描述:聲功率指聲源在單位時間內向外輻射的聲能。聲功率表征聲源的固有屬性,是聲源的基本特征之一,是一個絕對的參數,與測試距離、方向及環境等無關。在產品噪聲測量中,聲功率已經成為最廣泛的要求之一........
聲功率指聲源在單位時間內向外輻射的聲能。聲功率表征聲源的固有屬性,是聲源的基本特征之一,是一個絕對的參數,與測試距離、方向及環境等無關。在產品噪聲測量中,聲功率已經成為最廣泛的要求之一。
以往多使用聲壓值對聲源進行定量,聲壓值會因為聲源與測量位置的變化而不同。用聲功率值可以更科學的表征產品的聲學特性。
噪聲的主要特點是:具備一定強度,用聲壓表示;具有不同頻率成分,用頻譜表示。機器噪聲之所以可以區分就是因為它們具備了這兩個特點的緣故。噪聲控制工作中,了解噪聲源的頻譜很重要,降低不同頻率成分的噪聲,采用的控制方法及選用的聲學材料也不一樣。對癥下藥,才能有效合理地降低噪聲。
? 實時并行多通道A、C、Z計權、F、S計權聲壓級測量
? 豐富的后端分析軟件,功能擴展簡單
? 全中文操作界面
? 完全自主知識產權,升級、維護方便
? 自動報表生成
l GB/T 3767-2016聲學 聲壓法測定噪聲源聲功率級反射面上方近似自由場的工程法
l GB/T4214聲學 家用和類似用途電器噪聲測試方法
l GB/T 3785-2010(IEC 61672:2013) 1級 電聲學 聲級計 第1部分:規范
l GB/T 3241-2014(IEC 61260:2014) 1級電聲學 倍頻程和分?jǐn)?shù)倍頻程濾波器
l JJG188-2002 聲級計檢定規程
l JJG 834-2006動態信號分析儀檢定規程
序號 |
名稱 |
主要功能 |
數量 |
1 |
多通道信號分析儀 |
噪聲信號同步采集。通道數:通道 |
1 |
2 |
AWA14604前置放大器 |
配合電容傳聲器使用,阻抗變換 |
9 |
3 |
AWA14423電容傳聲器 |
1/2’’電容傳聲器,聲電轉換 |
9 |
4 |
AWA6021型聲校準器 |
1級校準器,電容傳聲器聲校準使用 |
1 |
5 |
A計權總值聲功率軟件 |
1/3 OCT頻帶聲功率級及A,C,Z計權聲功率級同時測量 |
1 |
6 |
AWA8740-10延伸電纜 |
BNC-BNC連接線,10m長。延伸AWA14604前置極 |
9 |
7 |

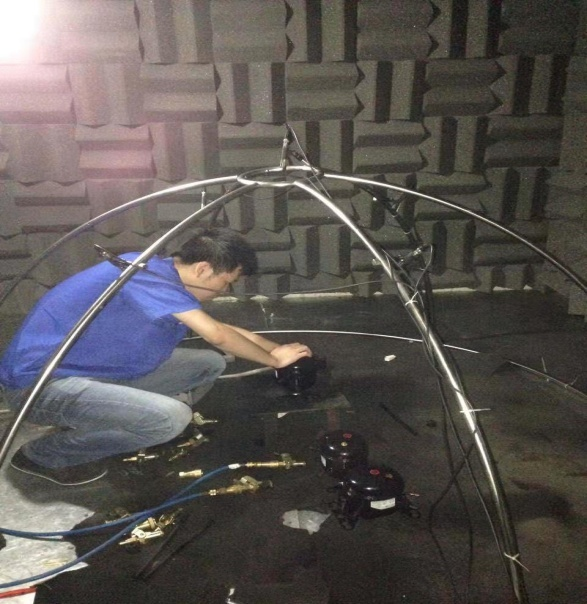

聲功率測試架 |
半徑1米, |
1 |
8 |
筆記本 |
聯想品牌機 Win7以上 操作系統 I5及以上CPU,4G內存 |
1 |
9 |
總價 |
141360.00元整 |
|

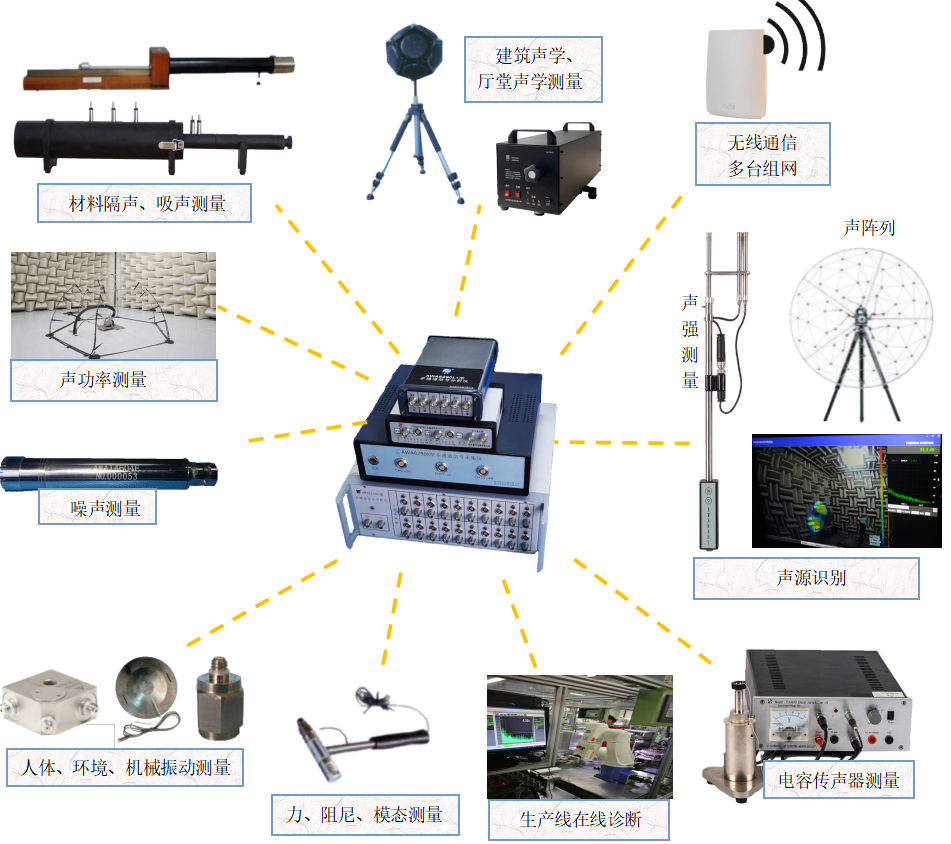

多通道信號分析儀是一款利用計算機多媒體技術開發的信號分析儀器。多通道間嚴格同步,高精度采樣,可用在噪聲、振動等模擬信號的采集、頻譜分析及相關應用中。分析儀分信號發生器和信號采集器兩部分,發生器獨立兩通道,采集器獨立通道。采用網口進行數據通信,使用方便。
1.1采集部分主要技術指標
1、 輸入通道:9個
2、 輸入信號類型:電壓或ICP
3、 AD位數:24位
4、 動態范圍:大于110dB
5、 頻率范圍:0.5Hz~80kHz(1kHz為基準,誤差小于0.1dB)
6、 測量范圍:電壓10μV-10V(rms)
噪聲18 dB(A)~140dB(A)(配50mV靈敏度的傳聲器)
振動0.03m/s2~10000m/s2(配1mV/(m/s2)加速度傳感器)
當傳感器靈敏度變化時,測量范圍將隨之不同。
7、 采樣頻率: 8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz
8、 輸入阻抗:>600kΩ||<200pF
9、 轉速輸入通道:500轉~3W轉??稍黾臃垂恻c(diǎn)降低轉速測量范圍,或定制不同轉速測量區間。
1.2 發生部分主要指標
1、 輸出通道:2個
2、采樣頻率:8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可選
3、 頻率范圍:10Hz~40kHz(1kHz為基準,誤差小于1dB)
4、 最大輸出幅度:2V(rms)
5、 諧波失真:<0.1% @2V
6、 輸出波形:正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波、用戶自定義信號等
1.尺寸:1/2’’
2.頻率范圍:10Hz~20kHz
3.靈敏度:約為50mV/Pa
4.動態范圍:16~140dB
5.頻響特性:自由場
6.溫度系數(dB/℃):0.01
1. 類型:ICP型
2. 頻率范圍:10Hz~100kHz
3. 輸入阻抗:≥10 GΩ//0.35 pF
4. 傳輸增益:-0.15dB
5. 輸出阻抗:<50 Ω

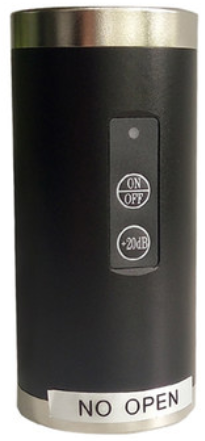

1. 執行標準:GB/T 15173-2010/IEC 60942:2003 1級
2. 頻率:1kHz ±1Hz
3. 標稱聲壓級:94dB 和114dB
4. 聲壓級準確度:1級,±0.3dB
5. 總諧波失真:≤1%
6. 標配AWA8531型1/2″聲校準配合器
5、聲功率分析模塊
1.A,C,Z計權聲功率級同時測量。
2.背景噪聲自動修正
3.自動報告
