產品名稱:ACE6301型聲強法聲功率測量系統
產品描述:聲功率指聲源在單位時間內向外輻射的聲能。聲功率表征聲源的本身屬性,是一個絕對的參數,與測試距離、方向及環境等無關。在產品噪聲測量中,聲功率已經成為最廣泛的要求之一......
聲功率指聲源在單位時間內向外輻射的聲能。聲功率表征聲源的本身屬性,是一個絕對的參數,與測試距離、方向及環境等無關。在產品噪聲測量中,聲功率已經成為最廣泛的要求之一。
聲強法測量聲功率是一種直接的聲功率測量方法。一個聲源輻射的聲功率,等于包圍聲源的任意表面上聲強矢量與對應的面元矢量之標量積在整個面上的積分。
聲強法測量依據基本標準 :
GBT 16404.1(ISO9614-1) 聲學 聲強法測定噪聲源的聲功率級 第1部分:離散點上的測量
GBT 16404.2(ISO9614-2) 聲學 聲強法測定噪聲源的聲功率級 第2部分:掃描測量
GBT 16404.3(ISO9614-3) 聲學 聲強法測定噪聲源聲功率級 第3部分:掃描測量精密法

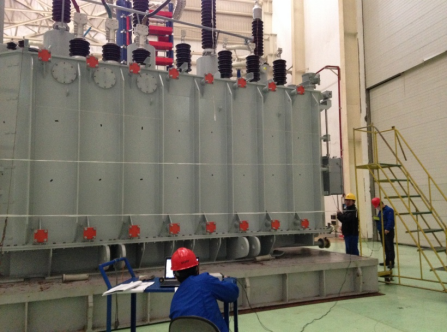

測量時,使用聲強探頭指向被測聲源進行環繞聲強測量,將各個點測得的聲強值進行積分,便可得到聲源聲功率。
聲強是矢量,有方向性,并且其僅對敏感方向的聲音感興趣,對側向傳聲有較大的抑制。
測量過程中,被測聲源輻射的聲一直是正向,被累加積分;而外部干擾聲源則會由于方向的原因產生正反向,被積分濾除。所以聲強聲功率測量有較強的抗干擾性。
對于非穩態聲源,聲強聲功率有其測量弊端,在測量時應避免測量環境存在突發噪聲。
AWA8451型聲強探頭采用三個固定相隔距離的聲壓傳聲器,一次測量實現聲強的全頻帶覆蓋。三個探頭嚴格的相位、頻響配對,配合后端信號分析儀及聲強軟件,可滿足聲強測量一級精度要求。內置電子表格,存儲相位失配信息及靈敏度信息,可進一步提高測量精度。
序號 |
規格及型號 |
主要功能及性能 |
數量 |
1 |
AWA6290L+型多通道信號分析儀 |
三通道數據采集、程控放大、多通道相位嚴格匹配 |
1 |
2 |
AWA8451型聲強探頭 |
包括三個嚴格配對的1/4”傳聲器、1/4”前置放大器。 |
1 |
3 |
ACE8702-10聲強延伸線纜 |
LEMO-LEMO連接線,10米長。延伸聲強探頭 |
1 |
4 |
AWA6021A型聲校準器 |
1kHz、94dB及114dB兩個聲壓級,1級精度 |
1 |
5 |
1/3OCT頻譜分析軟件 |
實時1/3OCT頻譜分析功能,符合IEC61260 class 1或GB3241 1級 聲壓級測量及分析 |
3 |
6 |
聲強級分析軟件 |
50Hz到6.3kHz的1/3 OCT聲強分析,聲振速 |
1 |
7 |
FFT分析軟件 |
256到65536窄帶頻譜分析功能 |
3 |
3 |
聲強聲功率測量軟件 |
利用聲強探頭進行離散點法聲功率測量 符合標準:GBT 16404 聲學 聲強法測定噪聲源的聲功率級 第1部分: 離散點上的測量 |
1 |
9 |
計算機 |
DELL品牌機 Win10 操作系統 I5及以上CPU,8G內存,256G固態硬盤 |
1 |
