產品名稱:ACE6606型電容傳聲器測量系統簡介
產品描述:測試電容傳聲器是聲學測量儀器中的關鍵部件,其性能的好壞對聲學測量儀器的準確度有決定性的影響。傳聲器的開路靈敏度和頻響是傳聲器性能的兩個重要指標。我公司生產的傳聲器測量系統具有系統集成度高......
1、概述
測試電容傳聲器是聲學測量儀器中的關鍵部件,其性能的好壞對聲學測量儀器的準確度有決定性的影響。傳聲器的開路靈敏度和頻響是傳聲器性能的兩個重要指標。我公司生產的傳聲器測量系統具有系統集成度高,速度快、精度高,使用方便等優點。
2、主要性能指標
2.1 JJG175-2015 工作標準傳聲器(靜電激勵器法)檢定規程
相關標準:
GB 20441.4-2006 測量傳聲器 第4部分 工作標準傳聲器規范
JJG 175-2015 工作標準傳聲器(靜電激勵器法)
JJG 1019-2007 工作標準傳聲器(耦合腔比較法)
JJF 1293-2011靜電激勵器 校準規范
2.2 主要測量指標:開路靈敏度、靜電頻響等。
2.3頻響: <0.2dB @10Hz~20kHz <0.5dB @10Hz~80kHz
2.4 主要功能:任意定義的聲場修正值,容差框,合格判斷,自動打印報告、數據庫存儲。

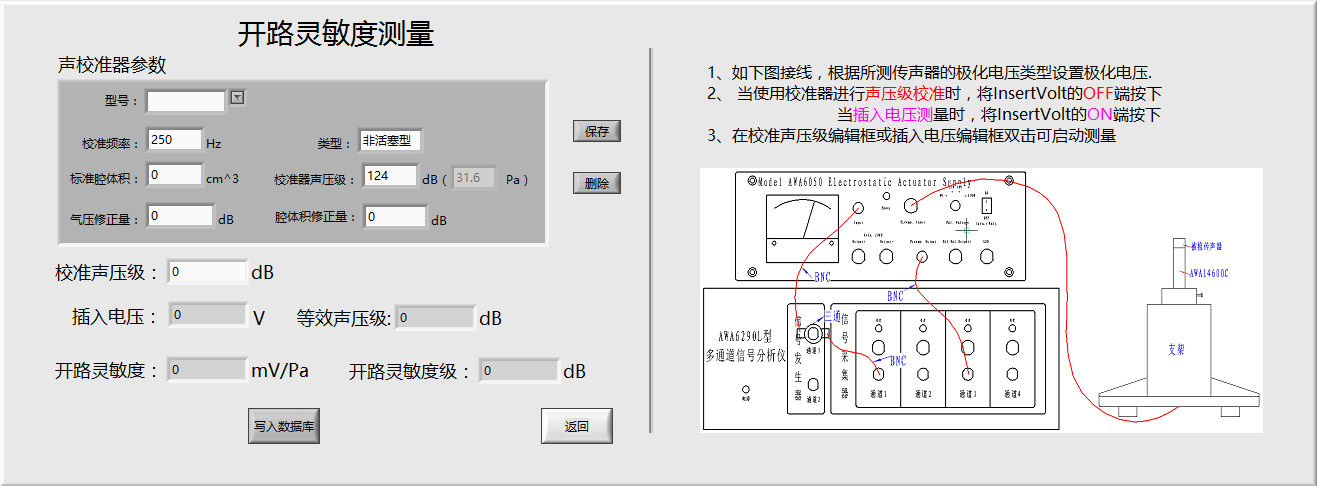

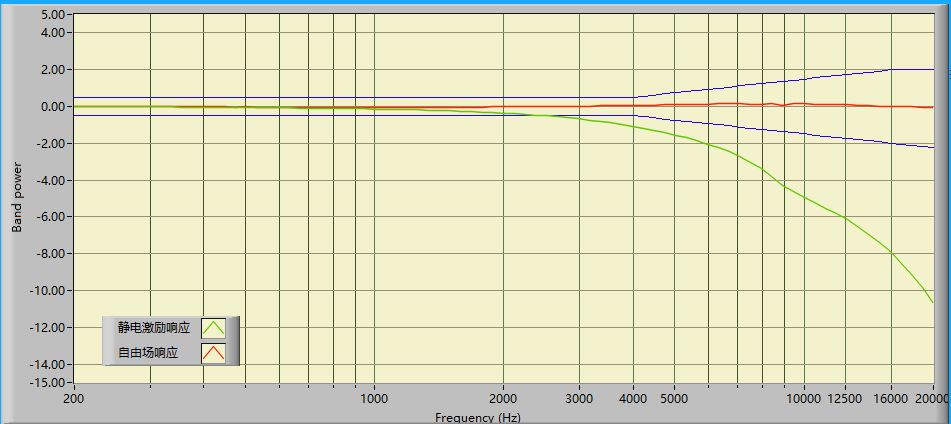

3、主要測量界面
5、主要配置
序號 |
名稱 |
性能簡介 |
數量 |
1 |
AWA6290L型 多通道信號分析儀 |
信號發生部分: 2通道 頻響1Hz~70kHz 信號采集部分:4通道 頻響1Hz~80kHz |
1 |
2 |
AWA6050型 靜電激勵器電源 |
1、靜電激勵器極化電壓:800 V 2、電壓放大倍數:10 倍 (固定增益) 3、最大激勵信號電壓:60 VRMS 4、 激勵信號頻率范圍:20 Hz~20 kHz(±0.2 dB),10 Hz~100 kHz(±0.5 dB) |
1 |
3 |
AWA6051 靜電激勵器 |
用于1英寸測試傳聲器進行頻率響應測量 符合GB/T20441.6和IEC 61094-6的要求 |
1 |
4 |
AWA6052型 靜電激勵器 |
用于1/2英寸測試傳聲器進行頻率響應測量 符合GB/T20441.6和IEC 61094-6的要求 |
1 |
5 |
AWA14600C型 前置放大器 |
噪聲低于10 μV (線性),3μV (A計權),諧波失真小于0.1% 接地屏蔽結構,可用于插入電壓測量 |
2 |
6 |
AWA14600E型 前置放大器 |
噪聲低于10 μV (線性),3μV (A計權),諧波失真小于0.1% |
2 |
7 |
1/3oct分析軟件 |
符合標準:IEC61260:1995 CLASS 1,GB/T3241-1998 1級 頻率計權:A、C、Z可選 平均方式:線性、指數、恒誤差可選 分析結果可以保存??捎涗涬S時間的變化,最小記錄間隔為0.01s |
4 |
8 |
信號發生器軟件 |
產生正弦信號、白噪聲、粉紅噪聲、掃頻、掃幅等類型信號 |
1 |
9 |
傳聲器測量軟件 |
插入電壓法開路靈敏度測量 靜電激勵法掃頻測量傳聲器頻 相位測量 |
1 |
10 |
計算機
|
Dell品牌臺式機 i5以上處理器,8g內存、256G固態硬盤,Windows 10系統 Office 2007辦公軟件 |
1 |
11 |
齊套件 |
三通1個、1.5米BNC線4根、前置級支架1個、1/4’’配合器、1’’配合器 |
1套 |
12 |
AWA6158型有源耦合腔 |
比較法測量傳聲器的靈敏度、頻響及相位 頻率范圍:10 Hz~20 kHz 聲壓級:大于94 dB |
1 |
13 |
40AU |
實驗室標準傳聲器(進口產品,交貨期約90天)客戶自購或代購 |
/ |
14 |
校準器 |
用戶選配 推薦GRAS 40AP 或 BK 4228 客戶自購或代購 |
/ |
15 |
價格 |
160,000(含稅) |
