產品名稱:ACE6604型管道消聲器測量系統(tǒng)
產品描述:主要用于測量消聲器的插入損失(消聲器裝置前后,管口輻射的噪聲聲功率的降低量)
相關標準
GB/T 25516管道消聲器和風道末端單元的實驗室測量方法 插入損失、氣流噪聲和全壓損失
GB/T4760-1995聲學 消聲器測量方法提供噪聲源與噪聲測量儀器
GB/T 6881.1聲學聲壓法測定噪聲源聲功率級混響室精密法
測量指標
1、傳聲損失
2、氣流噪聲(再生噪聲)的聲功率級
主要用于測量消聲器的插入損失(消聲器裝置前后,管口輻射的噪聲聲功率的降低量)
序號 |
名稱 |
主要功能和特性 |
數量 |
|
1 |

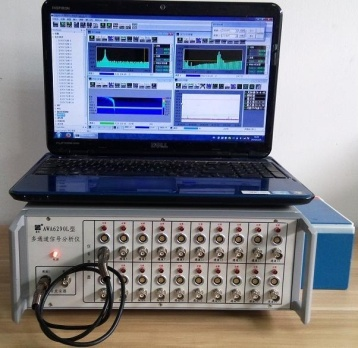

AWA6290L型多通道信號分析儀 |
輸入通道數:6通道 采樣頻率:192kHz 頻率范圍:10Hz~20kHz 本底噪聲:<20dB(A) 最大輸入電壓:7Vrms ICP供電:4mA,28V 程控放大:(dB)-20、-10、0、10、20、30 |
輸出通道數:2通道 頻率范圍:10Hz~20kHz 最大輸出電壓:2Vrms 諧波失真:<0.1%(1kHz,1V) |
1 |
2 |
AWA14423型電容傳聲器 |
尺寸:1/2’’ 頻率范圍:10Hz~20kHz;靈敏度:約為50mV/Pa 動態(tài)范圍:16~140dB;頻響特性:自由場 溫度系數(dB/℃):0.01 |
6 |
|
3 |
AWA14604型前置放大器
|
類型:ICP型 頻率范圍:10Hz~100kHz;輸入阻抗:≥10 GΩ//0.35 pF 傳輸增益:-0.15dB;輸出阻抗:<50 Ω |
6 |
|
4 |
AWA8740-20延伸電纜 |
BNC-BNC連接線,20m長。延伸AWA14604前置極 |
6 |
|
5 |
傳聲器固定架 |
固定測試傳聲器用 |
6 |
|
6 |
AWA6021A型校準器
|
1級聲級校準器 頻率1kHz(±1 %);標稱聲壓級:94dB、114dB 總諧波失真:≤ 2.5 %;外形尺寸:70 ×70 ×35.2(mm) 標配AWA8531型1/2″聲校準配合器、AWA8532型1/4″聲校準配合器 |
1 |
|
7 |
功率放大器
|
驅動聲源。 最大輸出電壓:25V有效值 頻率響應:20Hz~20kHz±0.5dB,1W/8Ω; 輸出功率:100W×2 8Ω, 150W×2 4Ω。 |
1 |
|
8 |
管道消聲器測量聲源 |
管道消聲器插入損失測量使用 |
1 |
|
9 |
1/3OCT頻譜分析軟件 |
實時1/3OCT頻譜分析功能,符合IEC61260 class 1或GB3241 1級 |
6 |
|
10 |
插入損失測量軟件 |
GB/T 25516-2010 《聲學 管道消聲器和風道末端單元的實驗室測量方法 插入損失、氣流噪聲和全壓損失》 消聲器插入損失測量 |
1 |
