產品名稱:ACE6404型聲強法隔聲測量系統
產品描述: 本方案支持聲壓法空氣聲隔聲測量及聲強法空氣聲隔聲測量。提供6通道同步測量,大大提高測量效率。 相關標準 GB/T31004 建筑構件隔聲聲強法測量實驗室測量 GB/T19889.3聲學建筑和建筑
本方案支持聲壓法空氣聲隔聲測量及聲強法空氣聲隔聲測量。提供6通道同步測量,大大提高測量效率。
相關標準
GB/T31004 建筑構件隔聲聲強法測量 實驗室測量
GB/T 19889.3 聲學 建筑和建筑構件隔聲測量 第3部分:建筑構件空氣聲隔聲的實驗室測量
GB/T 17561-1998聲強測量?jī)x 用聲壓傳聲器對測量
配置及指標介紹
序號 |
名稱 |
主要功能和特性 |
數量 |
|
1 |

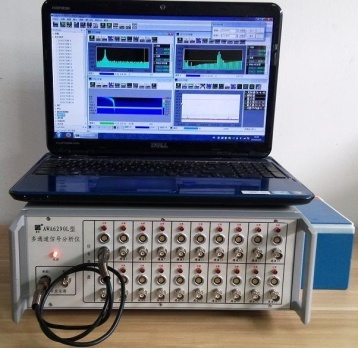

AWA6290L型多通道信號分析儀 |
輸入通道數:6通道 采樣頻率:192kHz 頻率范圍:10Hz~20kHz 本底噪聲:<20dB(A) 最大輸入電壓:7Vrms ICP供電:4mA,28V 程控放大:(dB)-20、-10、0、10、20、30 |
輸出通道數:2通道 頻率范圍:10Hz~20kHz 最大輸出電壓:2Vrms 諧波失真:<0.1%(1kHz,1V) |
1 |
2 |
AWA8451型聲強探頭
|
三探頭設計,單次全頻帶測量 靈敏度級:約-48dB,三個傳聲器間差異小于1dB 測量范圍:40 dB~160 dB 聲強頻率范圍:50 Hz~6.3 kHz 傳聲器對之間的相位差: <0.2°50 Hz~250 Hz; <(f[Hz]/3000)°250 Hz~6.3 kHz |
1 |
|
3 |
AWA14423型電容傳聲器 |
尺寸:1/2’’ 頻率范圍:10Hz~20kHz;靈敏度:約為50mV/Pa 動態范圍:16~140dB;頻響特性:自由場 溫度系數(dB/℃):0.01 |
6 |
|
4 |
AWA14604型前置放大器
|
類型:ICP型 頻率范圍:10Hz~100kHz;輸入阻抗:≥10 GΩ//0.35 pF 傳輸增益:-0.15dB;輸出阻抗:<50 Ω |
6 |
|
5 |
AWA8740-20延伸電纜 |
BNC-BNC連接線,20m長。延伸AWA14604前置極 |
6 |
|
6 |
傳聲器固定架 |
固定測試傳聲器用 |
6 |
|
7 |
12面體聲源
|
建筑聲學測量用。 外形尺寸:直徑350mm;質量:9kg(不含三腳架) 輸入阻抗:4.5Ω;最大連續電功率:180W; 最大聲功率級:120dB; 指向性指數:≤9dB 頻率范圍:100Hz~8kHz |
1 |
|
8 |
聲校準器
|
1級聲級校準器 頻率1kHz(±1 %);標稱聲壓級:94dB、114dB 總諧波失真:≤ 2.5 %;外形尺寸:70 ×70 ×35.2(mm) 標配AWA8531型1/2″聲校準配合器、AWA8532型1/4″聲校準配合器 |
1 |
|
9 |
功率放大器
|
驅動12面體聲源。 最大輸出電壓:25V有效值 頻率響應:20Hz~20kHz±0.5dB,1W/8Ω; 輸出功率:100W×2 8Ω, 150W×2 4Ω。 |
1 |
|
10 |
1/3OCT頻譜分析軟件 |
6通道實時1/3OCT頻譜分析功能,符合IEC61260 class 1或GB3241 1級 聲壓級測量及分析 可進行插入損失測量 |
1 |
|
11 |
聲強級分析軟件 |
滿足標準 GB/ T17561 一級 50Hz到6.3kHz的1/3 OCT聲強分析 |
1 |
|
12 |
聲強法隔聲測量軟件 |
GB/T 31004 建筑構件隔聲聲強法測量 |
1 |
|
13 |
建筑聲學測量軟件包 |
GB/T 20247-2006 聲學 混響室吸聲測量 隔聲、撞擊聲、混響時間測量 |
1 |
