產品名稱:ACE6203型在線機器學習
產品描述:生產線產品質檢,一直是一件重要而困難的事。人的主觀判斷有著無法效仿的準確性,也有著讓人頭痛的差異性、不確定性、高成本性......
生產線產品質檢,一直是一件重要而困難的事。人的主觀判斷有著無法效仿的準確性,也有著讓人頭痛的差異性、不確定性、高成本性。
常規的生產線在線判斷方案,多從噪聲、振動幅值,頻譜特性,波動性,統計特性等方面來設置限值,給出合格不合格判斷。
實際產品的特性是多樣性的,同一產品可能需要使用多個特性進行判斷;產品特性的人工選取,限值的設定,是一個痛苦而永遠無法讓人滿意的工作。產品性能并非非黑即白,而是成線性分布;合格線附近的產品,判斷為合格或不合格具有完全的隨機性。
本方案給出的生產線在線判斷方案,集成常規的判斷分析方法,同時結合機器學習算法,對樣本數據的多種特性進行自動分級篩選,查找出最優的特征判斷集;根據判斷集,在產線上對每個測試件給出從0~100的評分,優劣好壞更清晰明了;并可通過設置合格線,靈活調整產品質量控制線。
? 簡易的樣品分類、采樣功能
? 豐富的特征庫提取,自動特征清洗、優選
? 清晰的產品評分分級,更貼近產品實際
? 耳機聽診,實時驗證
? 模塊化設計,輕松更新特征包,提高判斷率
? 多條生產線設備共用,更經濟簡潔
? 全中文操作界面
? 完全自主知識產權,升級、維護方便
型號及名稱 |
主要功能 |
數量 |
主機 |
1通道振動、1通道噪聲信號同步采集 |
1 |
預極化測試電容傳聲器 |
1/2’’電容傳聲器,聲電轉換 |
1 |
前置放大器 |
配合電容傳聲器使用,阻抗變換 |
1 |
三腳架 |
1.5米,固定電容傳聲器 |
1 |
延伸電纜 |
BNC-BNC連接線,5m長。延伸傳感器 |
2 |
振動加速度計 |
單軸向振動加速度傳感器 |
1 |
AWA6021A型校準器 |
電容傳聲器聲校準使用 |
1 |
立體聲耳機 |
用于耳機監聽 |
1 |
1/3 oct分析軟件包 |
2通道OCT、1/3OCT頻譜分析 |
1 |
FFT分析軟件包 |
2通道窄帶頻譜分析 |
1 |
頻域分析軟件 |
三維色譜圖,時間、頻率、幅度關系 |
1 |
采集分析軟件 |
原始波形查看,后分析 |
1 |
時間歷程軟件 |
實時顯示某通道測量值隨時間變化曲線 |
1 |
聲品質軟件 |
ISO 532-1:2017 Acoustics — Methods for calculating loudness —Part 1:Zwicker method 靜態響度、時變響度、尖銳度、粗糙度、波動度測量 |
1 |
自定義帶寬分析軟件 |
自定義濾波器帶寬范圍,可設置多個帶寬。支持限制設定 |
1 |
對比分析軟件 |
將多條數據導入到同一界面比對、分析 |
1 |
數據庫管理 |
存儲及查閱各模塊測量數據。可添加備注信息。支持數據庫備份 |
1 |
生產線判斷軟件——機器學習 |
根據產品特征庫,對產品進行評分分級。 |
1 |
免費提供錄音采集軟件,可設置快捷鍵快速分類存儲樣品錄音。提供免費的采集技術支持。 提供一年或50次產品特征學習服務。(以先到者為準) |
||
計算機 |
dell品牌機 Win10 操作系統 I5及以上CPU,8G內存,256G固態硬盤 |
1 |
單價 |
134000元(含稅) |
主機是一款利用計算機多媒體技術開發的信號分析儀器。多通道間嚴格同步,高精度采樣,可用在噪聲、振動等模擬信號的采集、頻譜分析及相關應用中。分析儀分信號發生器和信號采集器兩部分,發生器獨立兩通道,采集器獨立通道。采用網口進行數據通信,使用方便。
1.1采集部分主要技術指標
1、 輸入通道:1~6個
2、 輸入信號類型:電壓或ICP
3、 AD位數:24位
4、 動態范圍:大于110dB
5、 頻率范圍:0.1Hz~80kHz(1kHz為基準,誤差小于0.1dB)
6、 測量范圍:電壓10μV-10V(rms)
噪聲18 dB(A)~140dB(A)(配50mV靈敏度的傳聲器)
振動0.03m/s2~10000m/s2(配1mV/(m/s2)加速度傳感器)
當傳感器靈敏度變化時,測量范圍將隨之不同。
7、 采樣頻率:8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz可選
8、 輸入阻抗:>600kΩ||<200pF
9、 單獨轉速輸入通道
10、 耳機監聽功能
1.2 發生部分主要指標
1、 輸出通道:2個
2、采樣頻率:8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可選
(可設置單通道輸出,采樣率可支持131072和192k采樣)
3、 頻率范圍:10Hz~70kHz(1kHz為基準,誤差小于1dB)
4、 最大輸出幅度:2V(rms)
5、 諧波失真:<0.1% @2V
6、 輸出波形:正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波、MLS信號、用戶自定義信號等
1.尺寸:1/2’’
2.頻率范圍:10Hz~20kHz
3.靈敏度:約為50mV/Pa
4.動態范圍:16~140dB
5.頻響特性:自由場
6.溫度系數(dB/℃):0.01
1. 類型:ICP型
2. 頻率范圍:10Hz~100kHz
3. 輸入阻抗:≥10 GΩ//0.35 pF
4. 傳輸增益:-0.15dB
5. 輸出阻抗:<50 Ω
1.類型:ICP型
2.靈敏度:≈ 50mV/g
3.頻率范圍:1 Hz~5kHz
4.測量峰值:±100g
5.溫度范圍:-40 ~ +120
1. 執行標準:GB/T 15173-2010/IEC 60942:2003 1級
2. 頻率:1kHz±1Hz
3. 標稱聲壓級:94dB 和114dB
4. 聲壓級準確度:1級,±0.25dB
5. 總諧波失真:≤1%
6. 標配AWA8531型1/2″聲校準配合器

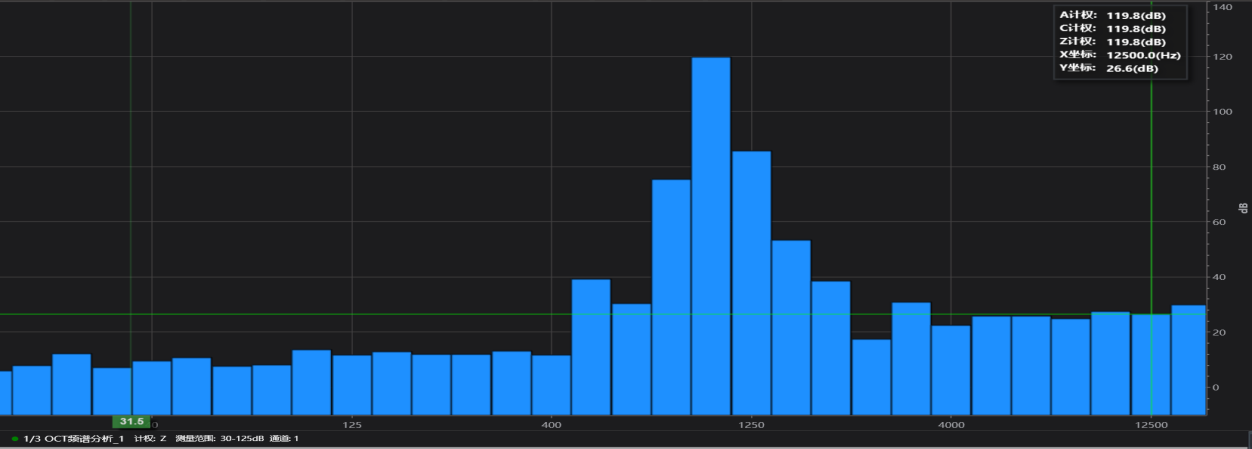

1.符合標準:IEC61260 CLASS 1,GB/T3241 1級
2.頻率計權:A、C、Z可選
3.平均方式:線性、指數、恒誤差可選
4.可隨時間記錄分析結果,最小記錄間隔為0.01s

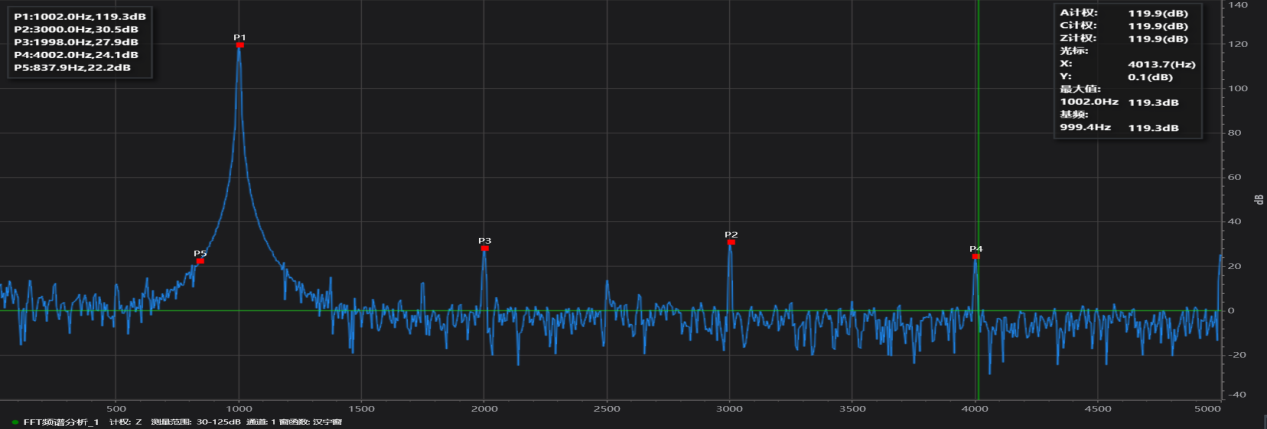

1、窗函數類型:漢寧窗、漢明窗、平頂窗、布萊克曼窗、梯形窗、三角窗、矩形窗
2、FFT線數:256、512、1024、2048、4096、8192、16384、32768、65536
3、平均方式:線性、指數
4、數據重疊率:0、25%、50%、75%
5、特殊功能:互譜、諧波分析、超限測量、最大值保持等

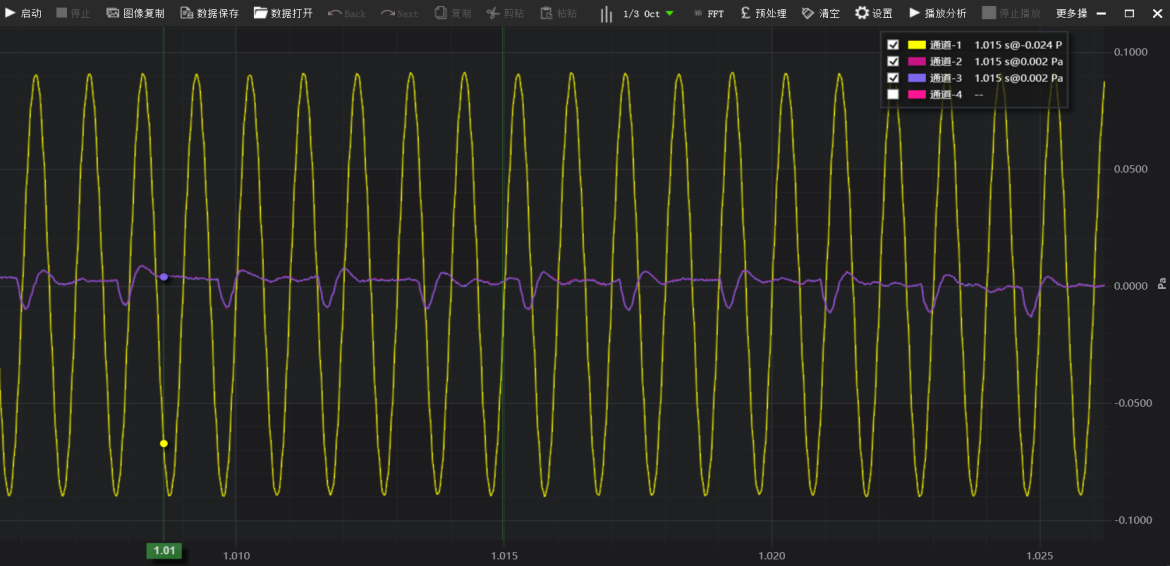

8、采集分析軟件
1. 實時采集顯示波形,支持多通道同步采集,采集時間可設定。
2. 可對波形數據剪切.粘貼.復制.另存,放大,縮小.
3. 配相應軟件可對記錄波形進行后分析

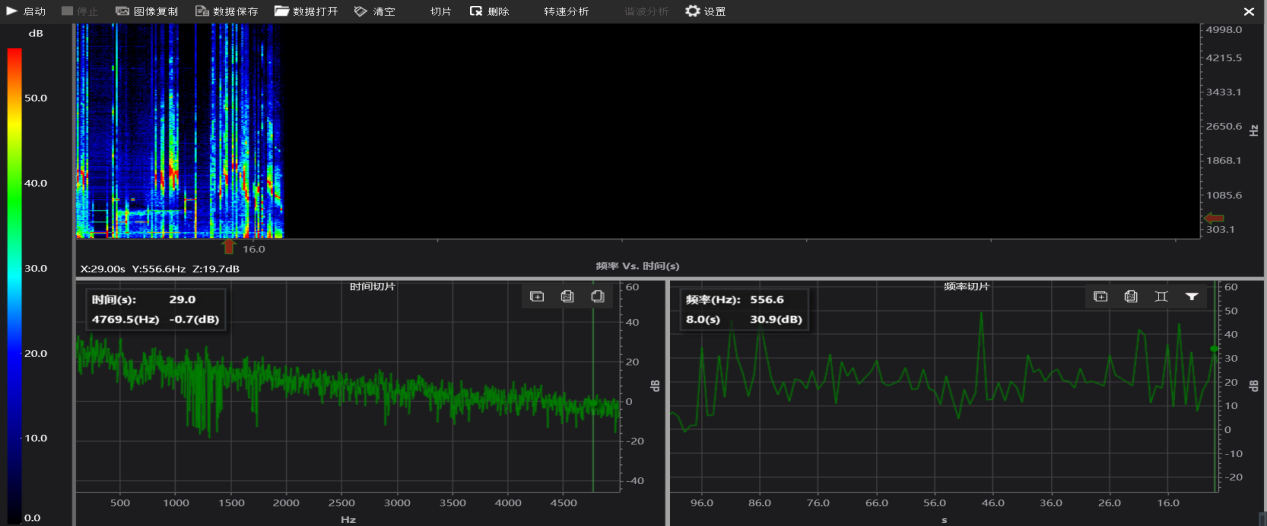

1、以色譜圖的形式直觀展現產品一段時間的頻譜變化
2、用于故障特征點分析診斷用,橫坐標為時間,縱坐標頻率,分貝大小用顏色表示;
3、時間切片,顯示某一時刻頻率、幅值二維圖
4、頻率切片,顯示某一頻率的時間歷程二維圖
5、數據可保存,后續脫機分析

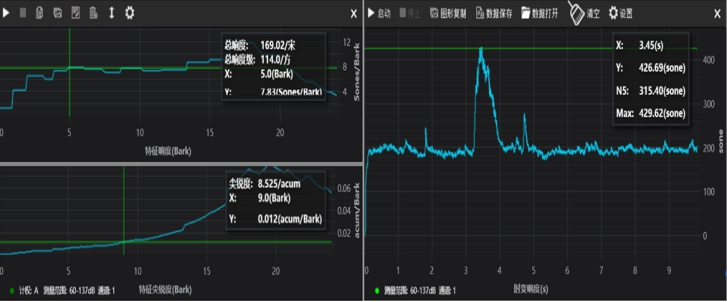

1、響度參照標準ISO 532_1(靜態響度、時變響度)
2、 尖銳度采用Aures分析方法
3、多指標同時測量

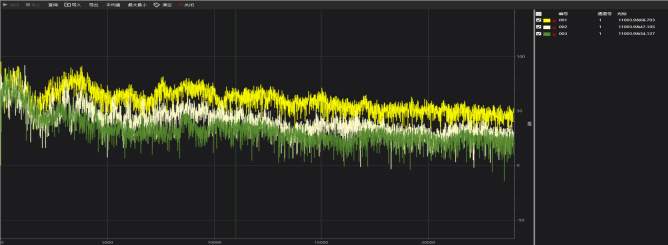

可從分析窗單次添加或數據庫中批量導入數據進行對比分析。
可以計算多條曲線的平均值,最大值,最小值計算;
可以編輯公式,進行多條曲線間的數據計算功能;
數據可導出保存
一鍵存儲多個分析模塊數據
支持時間、序號等索引數據,導入數據到模塊顯示
可批量選取導入數據到對比分析窗

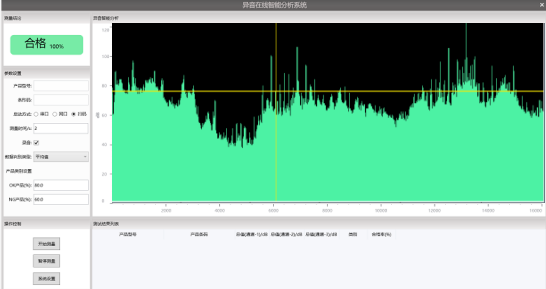

1、支持串口、網口、掃碼等多種啟動方式
2、支持分級錄音,方便增加學習樣本庫
3、靈活設置產品閾值
4、實時頻譜分析現實

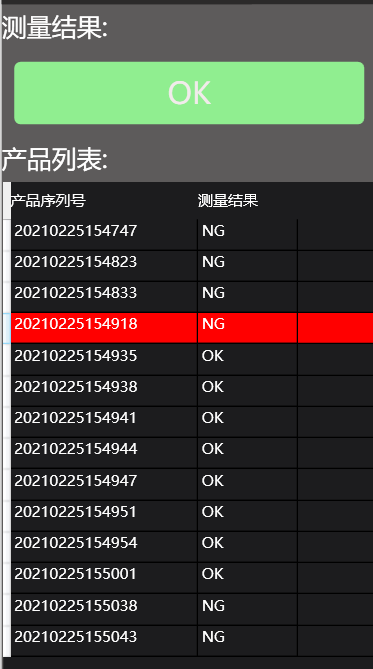

5、醒目現實產品判斷分數及NG結果
7、 列表現實歷史測量數據
1、免費提供采樣軟件
2、免費提供一個月的樣機試用
3、免費提供采樣技術支持
4、收到樣品錄音后,5個工作日內提供特征學習庫

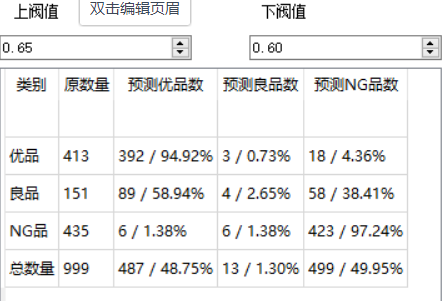

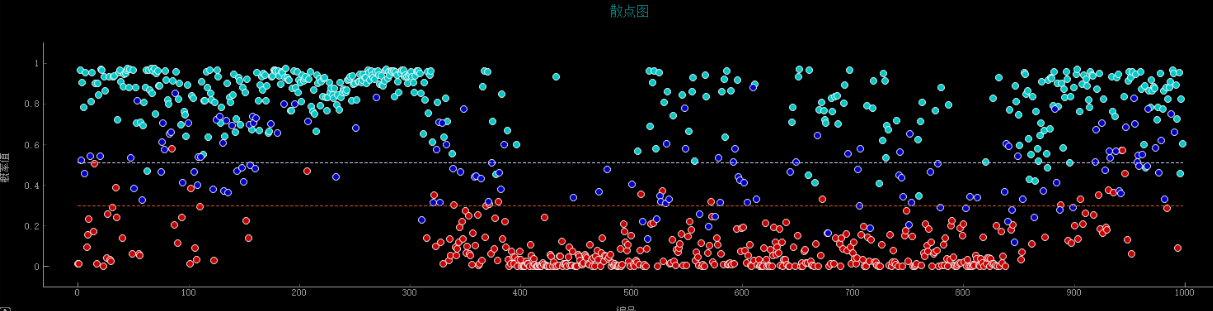

5、提供樣品判斷率,質量分級散點圖
