產品名稱:ACE6201型在線檢測系統
產品描述:設備在運轉過程中,必然產生振動、噪聲,噪聲、振動的特征間接反應了設備的運轉狀態。傳統的測量儀器測量設備的噪聲、振動總值,從總量級上控制設備的振動......
設備在運轉過程中,必然產生振動、噪聲,噪聲、振動的特征間接反應了設備的運轉狀態。傳統的測量儀器測量設備的噪聲、振動總值,從總量級上控制設備的振動、噪聲不超標;許多異常件可能總值不超標,但存在異響或特殊的故障信號,頻譜分析及各種特征提取方法越來越多的用到產品檢測上。

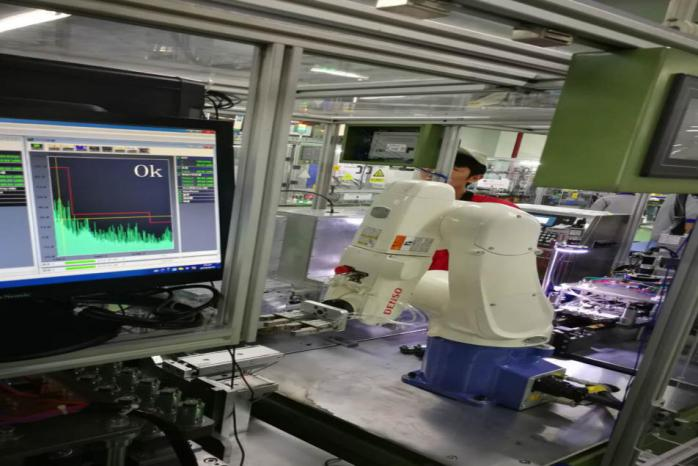

隨著自動化流水線的發展需要,自動檢測越來越引起人們的重視,成為保證產品質量、提升效率、提升市場競爭力的重要手段。
本方案在對樣品及樣例錄音的分析前提下,給出噪聲、振動的頻譜分析、并給出第三方軟件的通信接口,實現產品的自動判斷。并可根據需要,后續方便的添加新的測量通道或分析軟件。
? 噪聲、振動多通道測量支持。后續可擴展加入壓力、電流等不同物理量傳感器測量
? 窄帶頻譜分析、三維色譜分析、錄音后分析、在線檢測等多功能支持。
? 豐富的后端分析軟件,功能擴展簡單
? 全中文操作界面
? 完全自主知識產權,升級、維護方便
型號及名稱 |
主要功能 |
數量 |
主機 |
1通道振動、1通道噪聲信號同步采集 |
1 |
預極化測試電容傳聲器 |
1/2’’電容傳聲器,聲電轉換 |
1 |
前置放大器 |
配合電容傳聲器使用,阻抗變換 |
1 |
三腳架 |
1.5米,固定電容傳聲器 |
1 |
延伸電纜 |
BNC-BNC連接線,5m長。延伸傳感器 |
2 |
振動加速度計 |
單軸向振動加速度傳感器 |
1 |
AWA6021A型校準器 |
電容傳聲器聲校準使用 |
1 |
立體聲耳機 |
用于耳機監聽 |
1 |
1/3 oct分析軟件包 |
2通道OCT、1/3OCT頻譜分析。支持第三方軟件通信控制 |
1 |
FFT分析軟件包 |
2通道窄帶頻譜分析。支持第三方軟件通信控制 |
1 |
計算機(可自購或代購) |
DELL品牌機 Win10 操作系統 I3及以上CPU,4G內存,256G固態硬盤 |
1 |
單價 |
50000 |
主機是一款利用計算機多媒體技術開發的信號分析儀器。多通道間嚴格同步,高精度采樣,可用在噪聲、振動等模擬信號的采集、頻譜分析及相關應用中。分析儀分信號發生器和信號采集器兩部分,發生器獨立兩通道,采集器獨立通道。采用網口進行數據通信,使用方便。
1.1采集部分主要技術指標
1、 輸入通道:2~6個
2、 輸入信號類型:電壓或ICP
3、 AD位數:24位
4、 動態范圍:大于110dB
5、 頻率范圍:0.1Hz~80kHz(1kHz為基準,誤差小于0.1dB)
6、 測量范圍:電壓10μV-10V(rms)
噪聲18 dB(A)~140dB(A)(配50mV靈敏度的傳聲器)
振動0.03m/s2~10000m/s2(配1mV/(m/s2)加速度傳感器)
當傳感器靈敏度變化時,測量范圍將隨之不同。
7、 采樣頻率:8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz 可選(192k采樣最大支持8通道同步)
8、 輸入阻抗:>600kΩ||<200pF
9、 單獨轉速輸入通道
1.2 發生部分主要指標
1、 輸出通道:2個
2、采樣頻率:8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可選
(可設置單通道輸出,采樣率可支持131072和192k采樣)
3、 頻率范圍:10Hz~40kHz(1kHz為基準,誤差小于1dB)
4、 最大輸出幅度:10V(rms)
5、 諧波失真:<0.1% @8V
6、 輸出波形:正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波、用戶自定義信號等
1.尺寸:1/2’’
2.頻率范圍:10Hz~20kHz
3.靈敏度:約為50mV/Pa
4.動態范圍:16~140dB
5.頻響特性:自由場
6.溫度系數(dB/℃):0.01

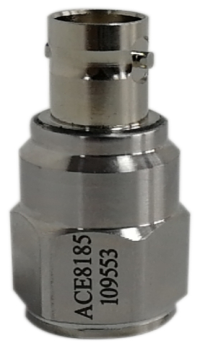

1. 類型:ICP型
2. 頻率范圍:10Hz~100kHz
3. 輸入阻抗:≥10 GΩ//0.35 pF
4. 傳輸增益:-0.15dB
5. 輸出阻抗:<50 Ω
1.類型:ICP型
2.靈敏度:≈ 50mV/g
3.頻率范圍:0.5 Hz~5kHz
4.測量峰值:1000g
5.溫度范圍:-40 ~ +120
6.重量:32g
7.接口:BNC
1. 執行標準:GB/T 15173-2010/IEC 60942:2003 1級
2. 頻率:1kHz±1Hz
3. 標稱聲壓級:94dB 和114dB
4. 聲壓級準確度:1級,±0.25dB
5. 總諧波失真:≤1%
6. 標配AWA8531型1/2″聲校準配合器

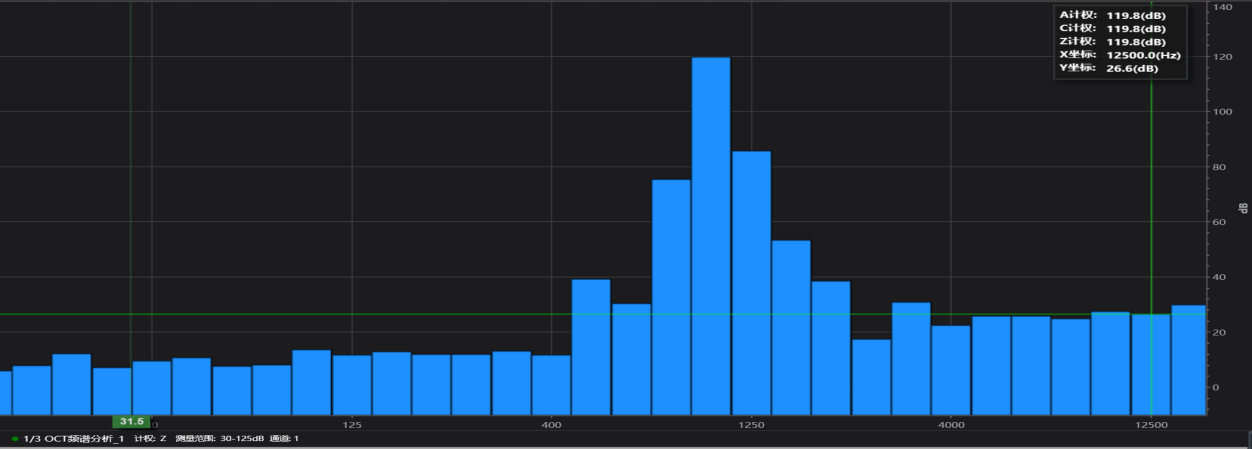

1.符合標準:IEC61260 CLASS 1,GB/T3241 1級
2.頻率計權:A、C、Z可選
3.平均方式:線性、指數、恒誤差可選
4.可隨時間記錄分析結果,最小記錄間隔為0.01s
1、窗函數類型:漢寧窗、漢明窗、平頂窗、布萊克曼窗、梯形窗、三角窗、矩形窗
2、FFT線數:256、512、1024、2048、4096、8192、16384、32768、65536
3、平均方式:線性、指數
4、數據重疊率:0、25%、50%、75%

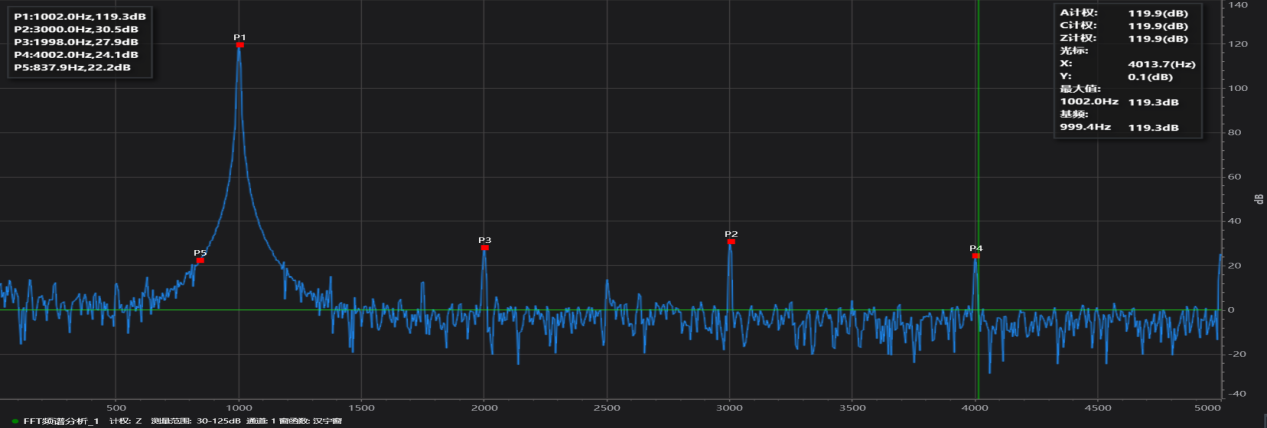

5、特殊功能:互譜、諧波分析、超限測量、最大值保持等
通過網口、串口或IO通信模塊,與PLC等通信,實現起停判斷,數據回傳等
提供通信協議、通信例程及調試指導
原始波形、各分析數據可保存,方便后續查看分析。
