產品名稱:ACE6102型階次分析
產品描述:對于速度變化的機器,其振動和噪聲信號的頻率、幅度隨著轉速的變化而變化。旋轉頻率被稱為基頻,而基頻的比例頻率稱為階次頻率......
對于速度變化的機器,其振動和噪聲信號的頻率、幅度隨著轉速的變化而變化。旋轉頻率被稱為基頻,而基頻的比例頻率稱為階次頻率。旋轉機械通常由軸承、齒輪、風葉等部件構成,這些零部件發生振動時,其振動頻率通常是旋轉頻率的倍數,于階次相對應。因此,從階次譜可以分析出哪個機械零件存在異常。
? 轉速、噪聲、振動多通道同步采樣
? 窄帶頻譜圖、三維色譜圖、階次譜圖實時測量刷新
? 轉速、頻譜、階次隨時間實時刷新
? 頻譜、階次隨轉速快速切換刷新
? 指定時刻頻譜曲線、頻譜對比分析
? 可與第三方軟件通信
? 錄音后分析
? 多階次及總值做限值判斷,自動實現旋轉機械的在線判斷
? 自動觸發測量,多種觸發方式
? 全中文操作界面
? 完全自主知識產權,升級、維護方便
n 轉速 振動頻譜 噪聲頻譜
n 轉速波動 噪聲波動 振動波動
n 噪聲隨轉速曲線 振動隨轉速曲線 三維色譜圖
n 階次帶寬值 任意帶寬總值 階次超標判斷
序號 |
名稱 |
主要功能 |
數量 |
1 |
主機 |
2通道噪聲、振動和轉速信號同步采集 |
1 |
2 |
前置放大器 |
配合電容傳聲器使用,阻抗變換 |
1 |
3 |
電容傳聲器 |
1/2’’電容傳聲器,聲電轉換 |
1 |
4 |
聲校準器 |
1級校準器,電容傳聲器聲校準使用 |
1 |
5 |
光電轉速表 |
光電提取轉速信號 |
1 |
6 |
霍爾轉速表 |
霍爾方式提取轉速信號 |
1 |
7 |
三腳架 |
1.5米,固定電容傳聲器 |
1 |
8 |
立體聲耳機 |
用于耳機監聽 |
1 |
9 |
加速度傳感器 |
單軸向ICP型加速度傳感器 |
1 |
10 |
延伸電纜 |
BNC-BNC連接線,10m長。延伸傳感器 |
2 |
11 |
1/3 OCT分析模塊 |
2通道OCT 、1/3 OCT頻譜分析 |
1 |
12 |
fft分析軟件 |
2通道窄帶頻譜分析 |
1 |
13 |
頻域分析軟件 |
三維色譜圖,時間、頻率、幅度關系 |
1 |
14 |
瀑布圖分析軟件 |
以時間、頻率、幅度三維坐標形式展現產品一段時間的頻譜變化 |
1 |
15 |
階次分析軟件 |
實時階次跟蹤,二維圖形式顯示階次譜 |
1 |
16 |
轉速分析 |
配合光電、霍爾等傳感器,轉速分析 |
1 |
17 |
采集分析軟件 |
原始波形查看,后分析 |
1 |
18 |
數據對比分析 |
多組數據對比分析,數學運算 |
1 |
19 |
數據庫軟件 |
存儲及查閱各模塊測量數據 |
1 |
20 |
筆記本 |
dell品牌機 Win10以上 操作系統 I5及以上CPU,8G內存,256G固態硬盤 |
1 |
21 |
總價 103000元(含稅) |
||
標配2通道,增加一通道噪聲或振動測量,價格增加18100 |
? 自帶轉速通道,多種轉速測量方式支持
? 支持多通道同步輸入,多物理量支持
? 多采樣率可設,最高支持192kHz采樣
? 內置鋰電池,20h長時測試
1.1采集部分主要技術指標
1、 輸入通道:2~6個
2、 輸入信號類型:電壓或ICP
3、 AD位數:24位
4、 動態范圍:大于110dB
5、 頻率范圍:0.5Hz~80kHz(1kHz為基準,誤差小于0.1dB)
6、 測量范圍:電壓10μV-10V(rms)
噪聲18 dB(A)~140dB(A)(配50mV靈敏度的傳聲器)
振動0.03m/s2~10000m/s2(配1mV/(m/s2)加速度傳感器)
當傳感器靈敏度變化時,測量范圍將隨之不同。
7、 采樣頻率: 8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz
8、 輸入阻抗:>600kΩ||<200pF
9、 轉速輸入通道: 500轉~3W轉。可增加反光點降低轉速測量范圍,或定制不同轉速測量區間。
1.2 發生部分主要指標
1、 輸出通道:2個
2、采樣頻率:192kHz
3、 頻率范圍:10Hz~40kHz(1kHz為基準,誤差小于1dB)
4、 最大輸出幅度:2V(rms)
5、 諧波失真:<0.1% @2V
6、 輸出波形:正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波等
1.尺寸:1/2’’
2.頻率范圍:10Hz~20kHz
3.靈敏度:約為50mV/Pa
4.動態范圍:16~140dB
5.頻響特性:自由場
6.溫度系數(dB/℃):0.01
1. 類型:ICP型
2. 頻率范圍:10Hz~100kHz
3. 輸入阻抗:≥10 GΩ//0.35 pF
4. 傳輸增益:-0.15dB
5. 輸出阻抗:<50 Ω
1.類型:ICP型
2.靈敏度:≈5mV/m·s-2
3.頻率范圍:0.5~5kHz
4.溫度范圍:-40 ~ +120
1. 執行標準:GB/T 15173-2010/IEC 60942:2003 1級
2. 頻率:1kHz ±1Hz
3. 標稱聲壓級:94dB 和114dB
4. 聲壓級準確度:1級,±0.3dB
5. 總諧波失真:≤1%
6. 標配1/2″聲校準配合器

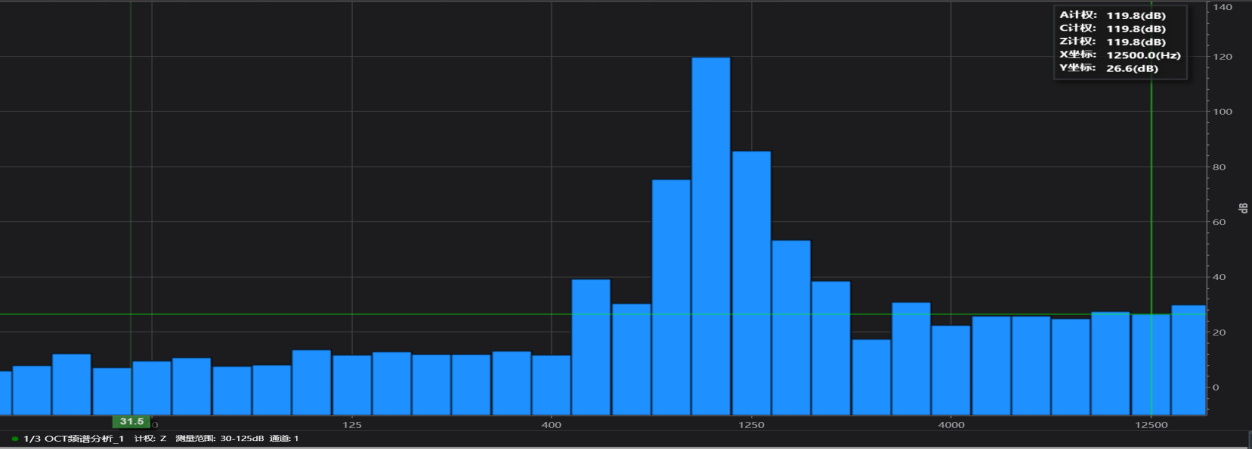

1.符合標準:IEC61260 CLASS 1,GB/T3241 1級
2.頻率計權:A、C、Z可選
3.平均方式:線性、指數、恒誤差可選
4.可隨時間記錄分析結果,最小記錄間隔為0.01s

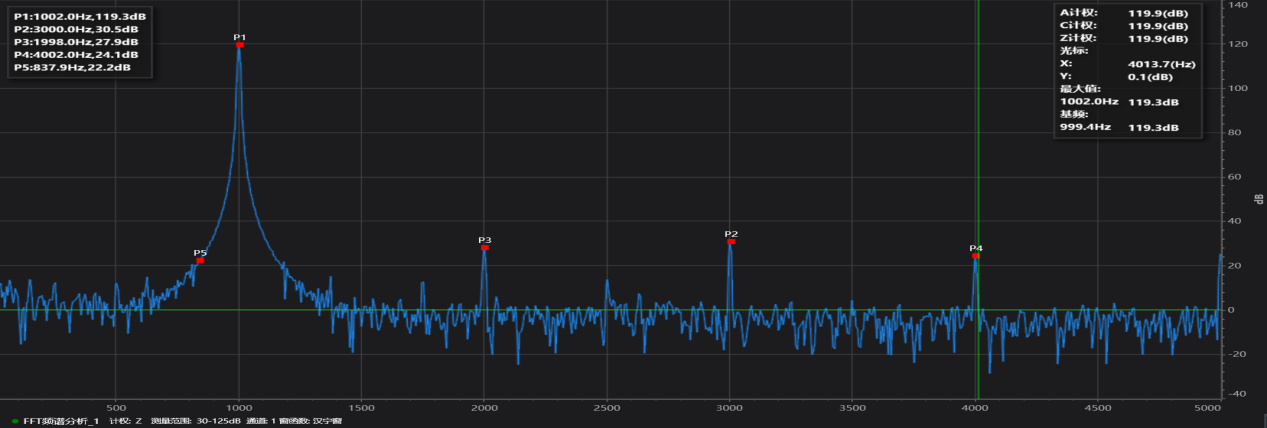

1、窗函數類型:漢寧窗、漢明窗、平頂窗、布萊克曼窗、梯形窗、三角窗、矩形窗
2、FFT線數:256、512、1024、2048、4096、8192、16384、32768、65536
3、平均方式:線性、指數
4、數據重疊率:0、25%、50%、75%
5、特殊功能:互譜、諧波分析、超限測量、最大值保持等

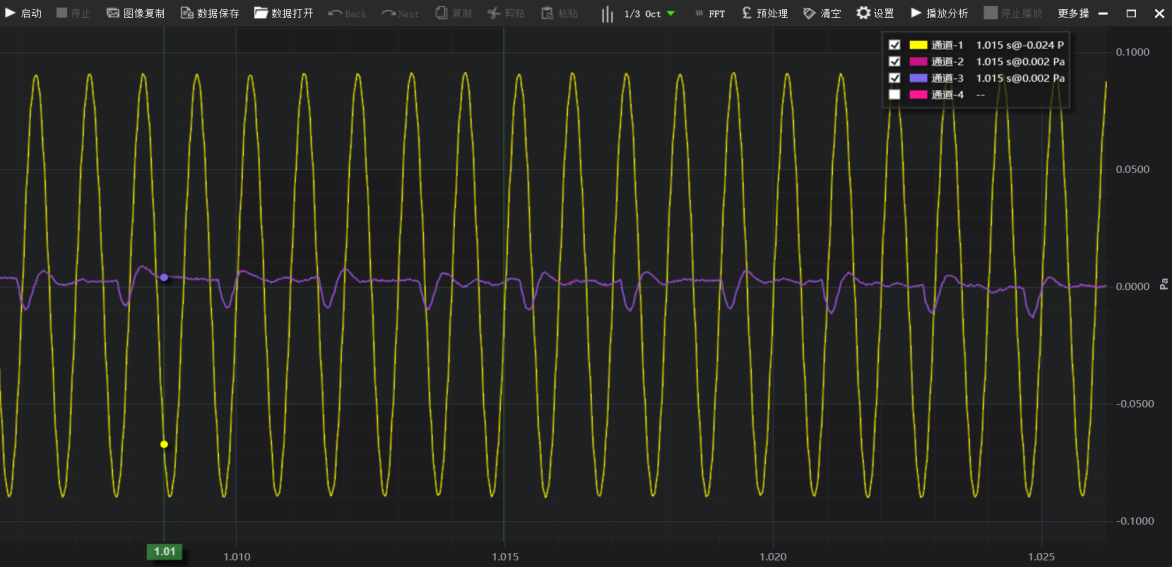

8、采集分析軟件
1. 實時采集顯示波形,支持多通道同步采集,采集時間可設定。
2. 可對波形數據剪切.粘貼.復制.另存,放大,縮小.
3. 配相應軟件可對記錄波形進行后分析

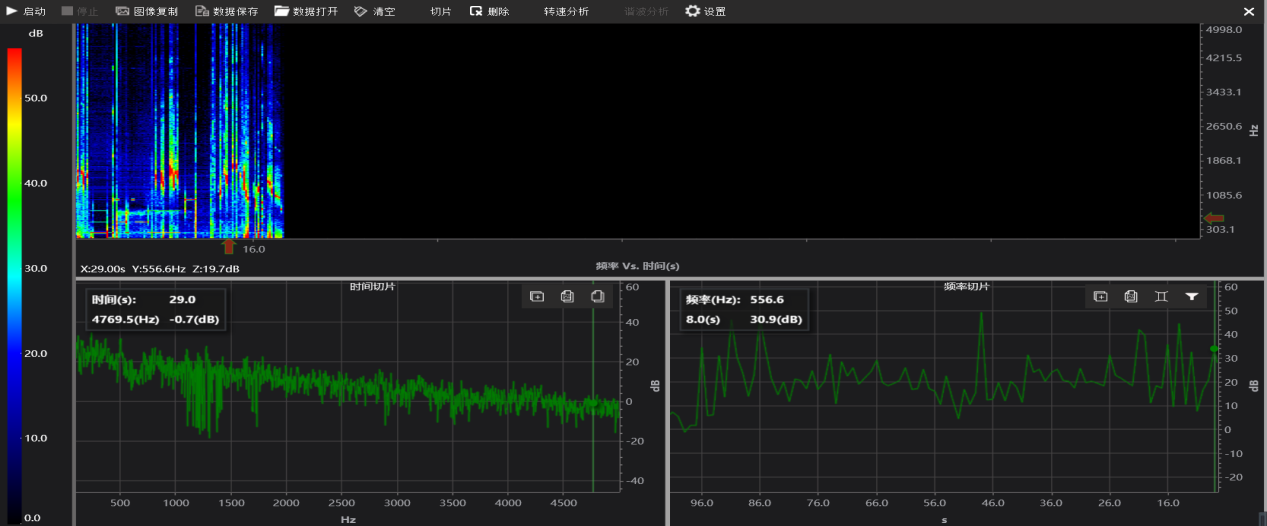

1、以色譜圖的形式直觀展現產品一段時間的頻譜變化
2、用于故障特征點分析診斷用,橫坐標為時間,縱坐標頻率,分貝大小用顏色表示;
3、時間切片,顯示某一時刻頻率、幅值二維圖
4、頻率切片,顯示某一頻率的時間歷程二維圖
5、數據可保存,后續脫機分析

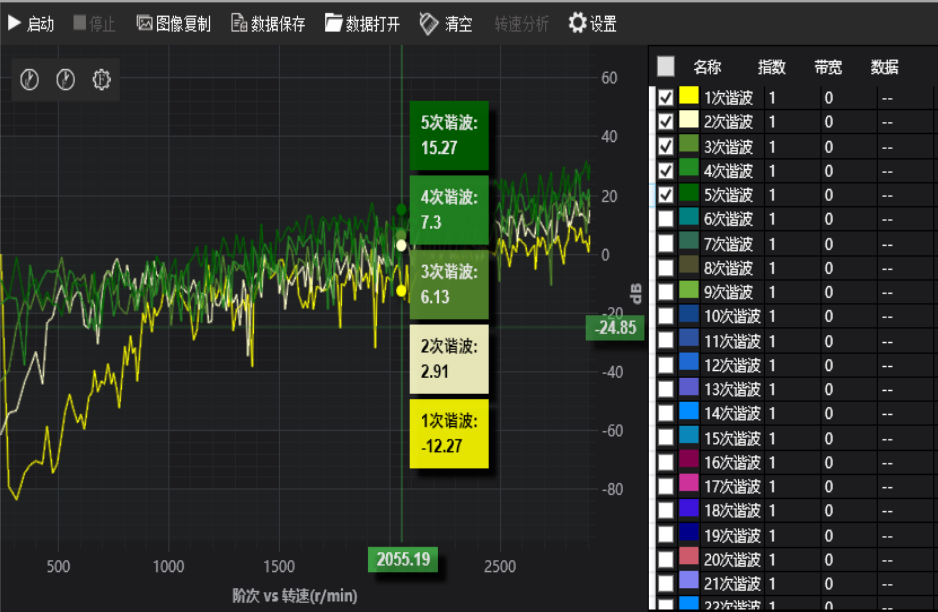

1、轉速、時間二維曲線圖
2、階次、時間二維曲線圖
3、轉速、階次二維曲線圖
4、1階~72階同步測量,選取顯示,數據導出
5、階次提取帶寬可設
6、根據總值自動生成可設的階次限值

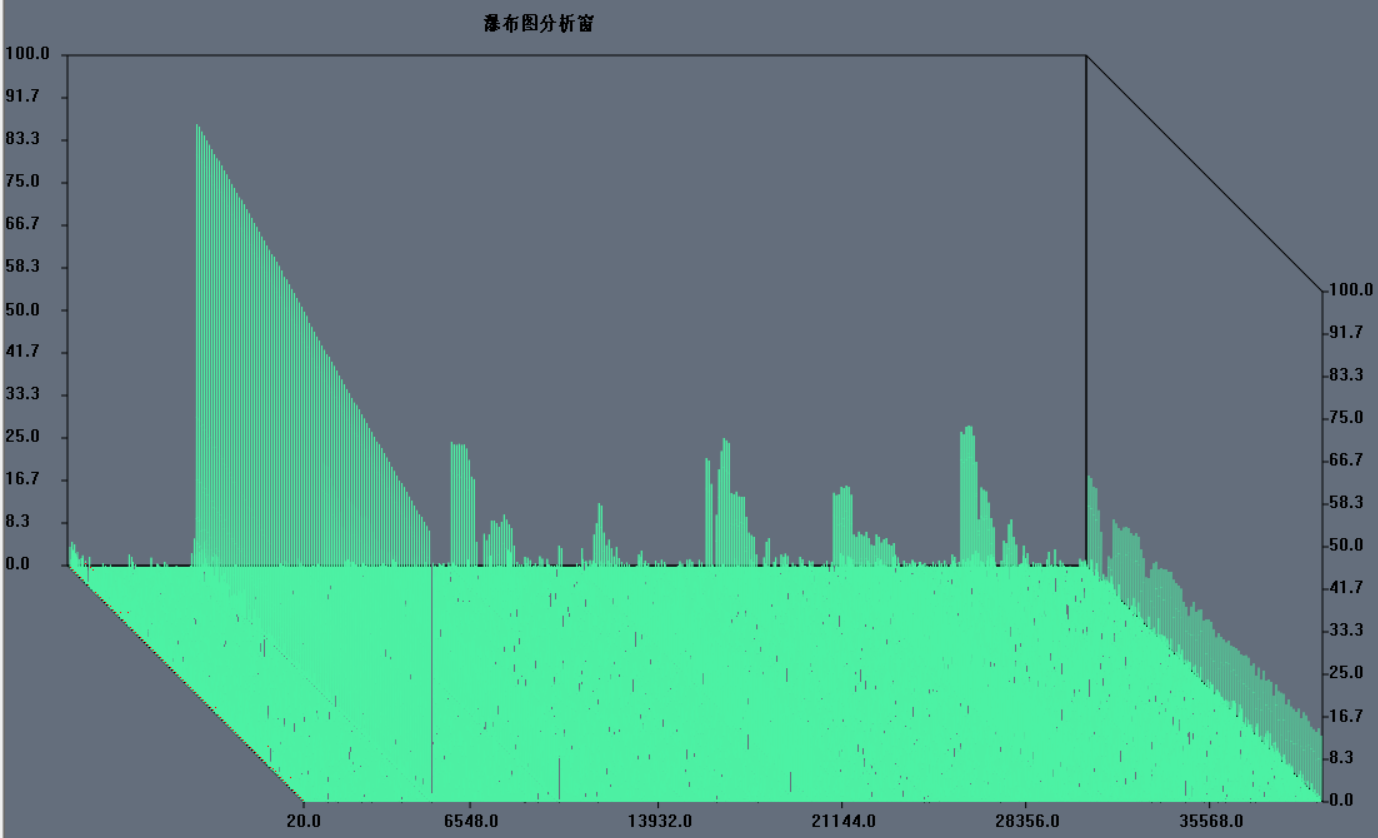

11、瀑布圖分析軟件模塊
1、實時刷新時間、頻率、幅度三維曲線圖
2、可選擇查看某一頻點的各時刻幅度值
3、可選擇查看某一時刻的二維頻譜圖

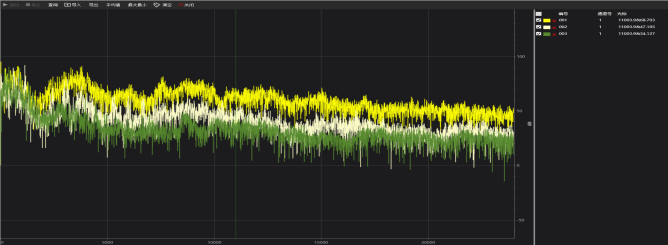

可從分析窗單次添加或數據庫中批量導入數據進行對比分析。
可以計算多條曲線的平均值,最大值,最小值計算;
可以編輯公式,進行多條曲線間的數據計算功能;
數據可導出保存
一鍵存儲多個分析模塊數據
支持時間、序號等索引數據,導入數據到模塊顯示
可批量選取導入數據到對比分析窗
