產品名稱:ACE6101型聲品質測量系統
產品描述:聲學、振動的檢測在產品的研發、生產過程中,越來越引起人們的重視;成為保證產品質量、提升市場競爭力的重要手段........
聲學、振動的檢測在產品的研發、生產過程中,越來越引起人們的重視;成為保證產品質量、提升市場競爭力的重要手段。
簡單的定量測量僅給出產品的噪聲、振動總值;考慮到聲音的頻率分布,越來越多的標準選擇加入1/3 OCT頻譜定量測量;引入心理聲學的參考,加入聲音和人的聽覺感受之間的關系,聲品質測量成為聲學度量的趨勢;聲品質指標有響度、尖銳度、粗糙度、波動度、調制度、音噪比及顯著率等。
本方案給出噪聲的頻譜分析、聲品質分析及錄音后分析功能,實現對聲信號的多方位測量評估。并可根據需要,后續方便的添加新的測量通道或分析軟件。
? 噪聲多通道測量支持。后續可擴展加入振動、壓力、電流等不同物理量傳感器測量
? 1/3 OCT頻譜測量、聲品質分析等多功能支持。
? 豐富的后端分析軟件,功能擴展簡單
? 全中文操作界面
? 完全自主知識產權,升級、維護方便
1. GB/T 3785-2010(IEC 61672:2013) 1級 電聲學 聲級計 第1部分:規范
2. GB/T 3241-2014(IEC 61260:2014) 1級電聲學 倍頻程和分數倍頻程濾波器
3. ISO 532-1:2017 Acoustics — Methods for calculating loudness
—Part 1:Zwicker method
一、儀器配置 |
|||
序號 |
型號及名稱 |
主要功能 |
數量 |
1 |
主機 |
2通道噪聲信號同步采集 |
1 |
2 |
測試電容傳聲器 |
1/2’’電容傳聲器,聲電轉換 |
2 |
3 |
前置放大器 |
配合電容傳聲器使用,阻抗變換 |
2 |
4 |
延伸線纜 |
10米長,延伸傳感器 |
|
5 |
傳聲器固定架 |
用于固定傳聲器 |
2 |
6 |
AWA6021A型校準器 |
電容傳聲器聲校準使用 |
1 |
7 |
1/3 OCT分析軟件 |
2通道OCT 、1/3 OCT頻譜分析,聲壓級分析。實現噪聲的CBB分析功能 |
1 |
8 |
聲品質測量軟件 |
響度測量參照標準ISO 532-1(靜態響度、時變響度)、尖銳度、波動度和粗糙度測量 |
1 |
9 |
數據庫軟件 |
存儲及查詢各模塊測量數據 |
1 |
10 |
計算機 |
Win10 操作系統 I5以上CPU,8G內存,256G固態硬盤 |
1 |
11 |
價格 |
61000(含稅) |
|
通道可增減,每增減一通道價格增減20000(含傳感器、1/3 OCT分析軟件、聲品質軟件授權) |
利用計算機多媒體技術開發的信號分析儀器。多通道間嚴格同步,高精度采樣,可用在噪聲、振動等模擬信號的采集、頻譜分析及相關應用中。分析儀分信號發生器和信號采集器兩部分,發生器獨立兩通道,采集器獨立通道。采用網口進行數據通信,使用方便。
1.1采集部分主要技術指標
1、 輸入通道:2~6個
2、 輸入信號類型:電壓或ICP
3、 AD位數:24位
4、 動態范圍:大于110dB
5、 頻率范圍:0.1Hz~80kHz(1kHz為基準,誤差小于0.1dB)
6、 測量范圍:電壓10μV-10V(rms)
噪聲18 dB(A)~140dB(A)(配50mV靈敏度的傳聲器)
振動0.03m/s2~10000m/s2(配1mV/(m/s2)加速度傳感器)
當傳感器靈敏度變化時,測量范圍將隨之不同。
7、 采樣頻率:8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz 可選(192k采樣最大支持8通道同步)
8、 輸入阻抗:>600kΩ||<200pF
9、 單獨轉速輸入通道
1.2 發生部分主要指標
1、 輸出通道:2個
2、采樣頻率:8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可選
(可設置單通道輸出,采樣率可支持131072和192k采樣)
3、 頻率范圍:10Hz~40kHz(1kHz為基準,誤差小于1dB)
4、 最大輸出幅度:10V(rms)
5、 諧波失真:<0.1% @2V
6、 輸出波形:正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波、用戶自定義信號等
1.尺寸:1/2’’
2.頻率范圍:10Hz~20kHz
3.靈敏度:約為50mV/Pa
4.動態范圍:16~140dB
5.頻響特性:自由場
6.溫度系數(dB/℃):0.01
1. 類型:ICP型
2. 頻率范圍:10Hz~100kHz
3. 輸入阻抗:≥10 GΩ//0.35 pF
4. 傳輸增益:-0.15dB
5. 輸出阻抗:<50 Ω

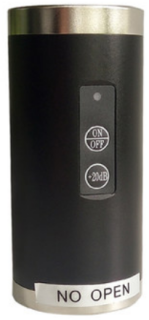

1. 執行標準:GB/T 15173-2010/IEC 60942:2003 1級
2. 頻率:1kHz±1Hz
3. 標稱聲壓級:94dB 和114dB
4. 聲壓級準確度:1級,±0.25dB
5. 總諧波失真:≤1%
6. 標配AWA8531型1/2″聲校準配合器

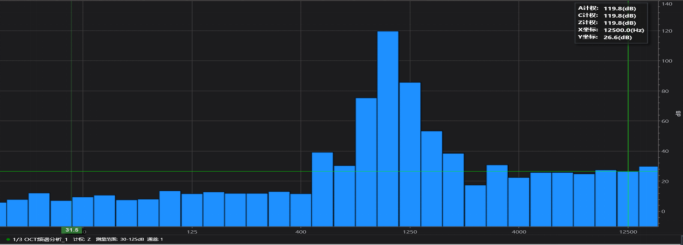

1.符合標準:IEC61260 CLASS 1,GB/T3241 1級
2.頻率計權:A、C、Z可選
3.平均方式:線性、指數、恒誤差可選
4.可隨時間記錄分析結果,最小記錄間隔為0.01s
8、采集分析軟件

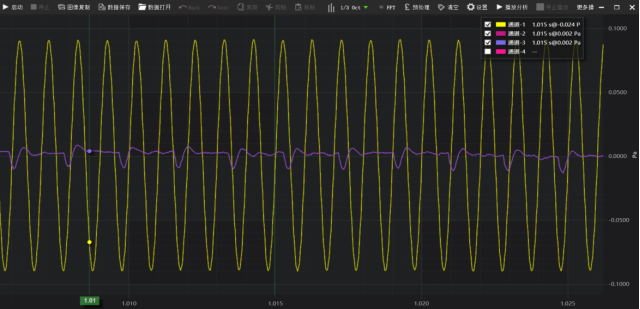

1. 實時采集顯示波形,支持多通道同步采集,采集時間可設定。
2. 可對波形數據剪切.粘貼.復制.另存,放大,縮小.
3. 配相應軟件可對記錄波形進行后分析
9、頻率分析軟件模塊

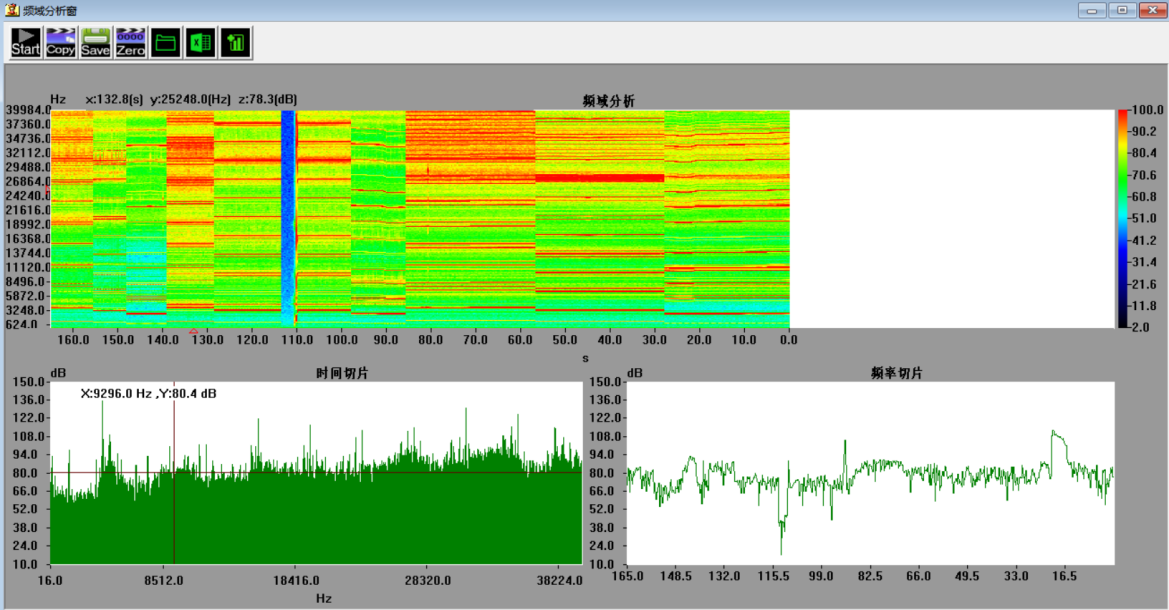

1、以色譜圖的形式直觀展現產品一段時間的頻譜變化
2、用于故障特征點分析診斷用,橫坐標為時間,縱坐標頻率,分貝大小用顏色表示;
3、時間切片,顯示某一時刻頻率、幅值二維圖
4、頻率切片,顯示某一頻率的時間歷程二維圖
5、數據可保存,后續脫機分析

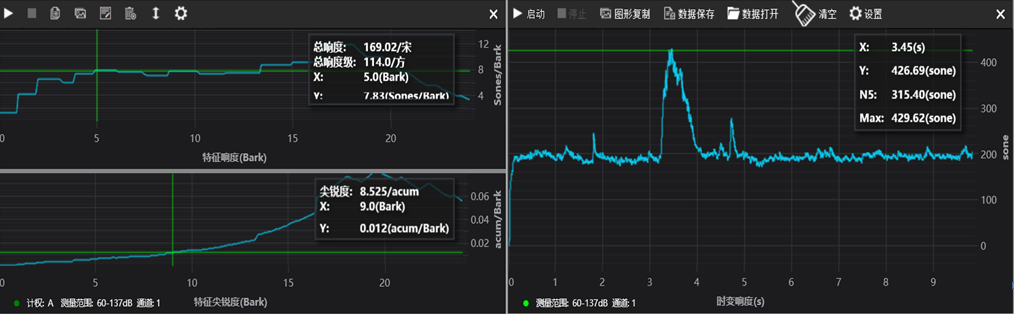

1、響度參照標準ISO 532_1(靜態響度、時變響度)
2、尖銳度采用Aures分析方法
2、 多指標同時測量
