產品名稱:杭州愛宏 AWA6128FD分頻器測試儀
產品描述:AWA6128FD型分頻器測試儀可以同時測量三分頻的高通(高頻)、帶通(中頻)、低通(低頻)的靈敏度曲線。也可以同時測量二分頻的高通、低通的靈敏度曲線。每個通道靈敏度曲線均可以單獨設置合格框,軟件根據每個通道的靈敏度曲線合格框給出判定結果........
概述:
在音響學中,分頻就是把輸入法人音頻信號分成兩個或幾個頻段,分別傳輸?shù)焦ぷ髟诓煌l率范圍的負載上,最終由揚聲器發出聲音來,以達到聲源重放之目的。由此而實現分頻任務的電路或裝置,就稱為分頻器。
就分頻器的位置設放而言,分成功率分頻和前級分頻。功率分頻,分頻器在功放之后,通過高通、帶通、低通濾波器,把高、中、低信號,分別傳輸?shù)较鄳?yīng)的揚聲器中去。前級分頻,在主功放以前任何一級,借助高通、帶通、低通濾波器分頻,把分好的各頻段的信號電壓分別送入相應的功放,直接由功放驅動各自的揚聲器。以頻道個數來分,常用的有二分頻和三分頻。二分頻電路一般由高通和低通濾波器組成;而三分頻則中間還有帶通濾波器。
AWA6128FD型分頻器測試儀可以同時測量三分頻的高通(高頻)、帶通(中頻)、低通(低頻)的靈敏度曲線。也可以同時測量二分頻的高通、低通的靈敏度曲線。每個通道靈敏度曲線均可以單獨設置合格框,軟件根據每個通道的靈敏度曲線合格框給出判定結果。儀器特點:全中文的Windows 界面,操作性更強,充分降低初期成本的投入和維護費用,具有高效、強大的分析和處理能力。能快速地完成耳機揚聲器等電聲產品的測試,是基于生產線和質量控制(QC)、操
作簡易的要求而開發的測試系統。它將功率放大模塊,聲音測量模塊集成在一臺主機里,免去了用戶連線的煩惱。

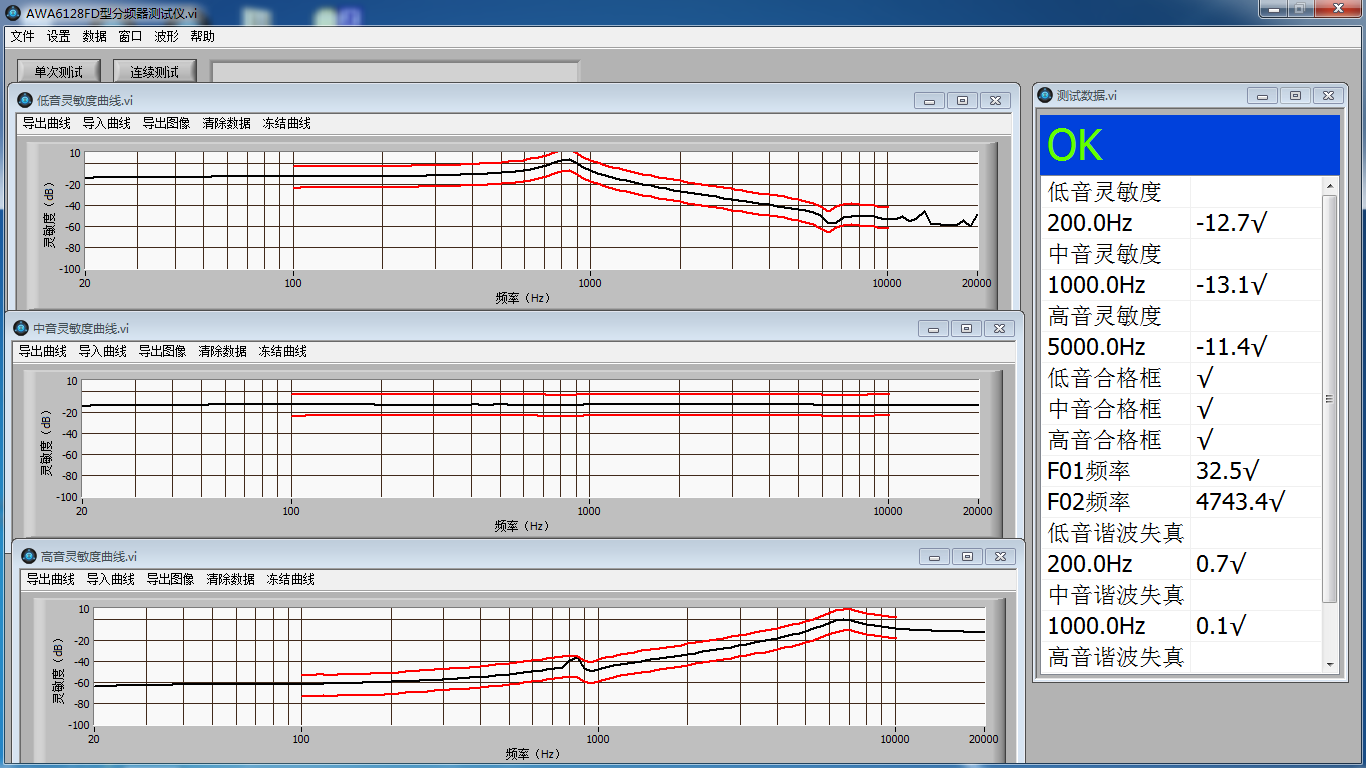

測試界面
基本工作性能指標:
1、輸入信號測量:頻率范圍:20 Hz~20 kHz
幅度范圍:-65 dBV~+10 dBV
2、輸出信號大?。侯l率范圍:20 Hz~20 kHz
幅度范圍:0 V~10 V(RMS)
3、輸入信號測量通道數:3
4、掃頻方式:1/3 OCT、1/6 OCT、1/12 OCT、1/24 OCT
5、掃頻時間:1.23 s(20 Hz~20 kHz、1/12 OCT)
6、本機噪聲:<-70 dBV(Z 計權)
7、掃頻觸發方式:鍵盤或腳踏開關
8、工作電源:220 V/50 Hz 交流市電
9、工作條件:環境溫度:0 ℃~40 ℃
相對濕度:20 %~90 %
大氣壓:86 kPa~106 kPa
10、尺寸:440 mm×325 mm×151 mm(W×D×H)
11、重量:5kg
系統測試原理:
AWA6128FD 型分頻器測試儀輸出掃頻正弦波電信號到分頻器的輸入端,同時儀器的三個輸入端分別測量分頻器的高頻輸出端、中頻輸出端、
低頻輸出端的電壓值,得出高頻、帶頻、低頻的靈敏度曲線
