產品名稱:杭州愛宏 AH6119麥克風測試儀
產品描述:AH6119型數字麥克風測試儀,就是一款專門用于PDM格式信號輸出的數字麥克風測試儀。該儀器有測試信號和功率信號兩路輸出,可直接和耳機連接判斷數字麥克風是否正常工作(有音頻信號輸出)。該儀器特別適合數字麥克風生產線上使用........
概述:

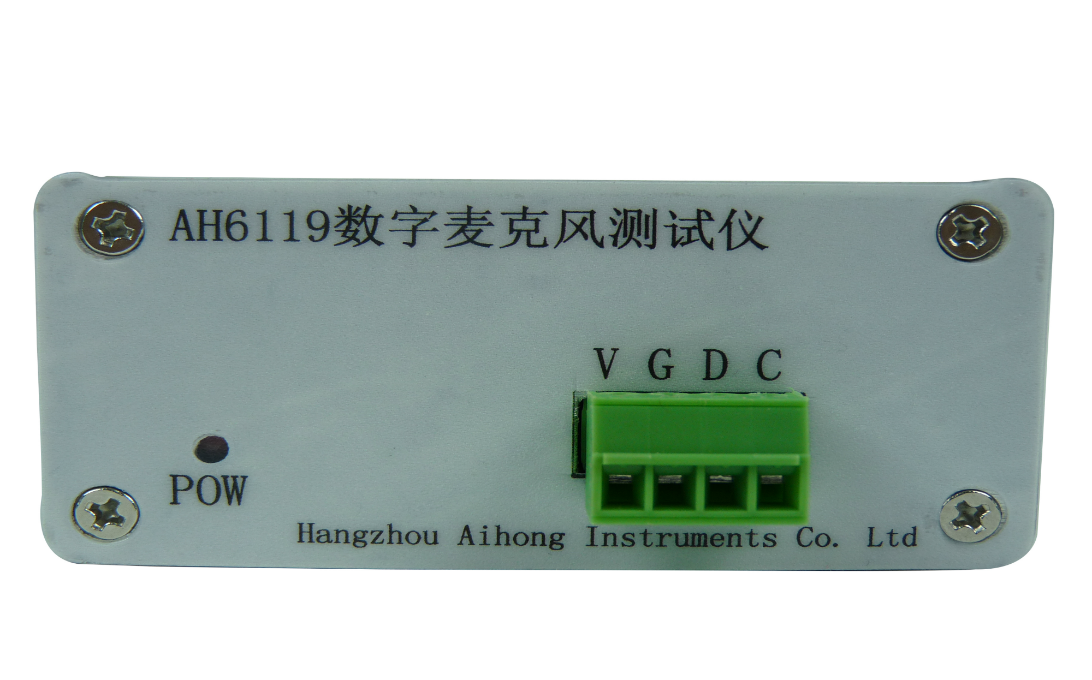

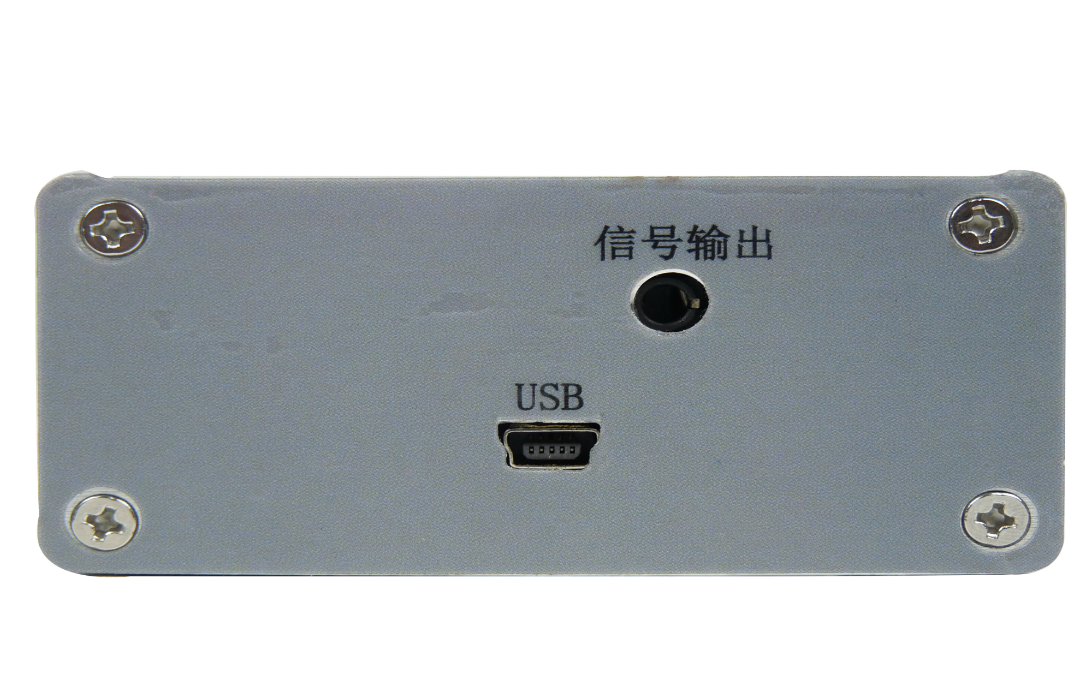

數字麥克風具有靈敏度高,抗干擾能力強等特點,隨著科學技術的發展,數字麥克風的應用越來越廣泛,AH6119型數字麥克風測試儀,就是一款專門用于PDM格式信號輸出的數字麥克風測試儀。該儀器有測試信號和功率信號兩路輸出,可直接和耳機連接判斷數字麥克風是否正常工作(有音頻信號輸出)。該儀器特別適合數字麥克風生產線上使用。其實物圖前后面板示意圖如圖1、圖2所示。
圖1
圖2
主要技術指標:
1、 工作電源:5V,USB供電
2、 數字麥克風工作參數:
(1) 供電電壓:0~3.7V可調
(2) 時鐘頻率:3.0MHz2.4MHz,2.0MHz,1.5MHz,1.33MHz,1.2MHz、1.0MHz, 0.8MHz可選;
3、 測試信號輸出增益:0dB
4、 功率信號輸出增益:6dB
5、 頻率響應:20Hz~20000Hz, ±0.2 dB
6、 最大輸出功率:0.8W(負載阻抗大于4Ω)
7、 電流測試范圍:10~1999μA
8、 串行口規范:波特率:9600,數據位8,校驗:N,停止位:1
9、 工作環境:溫度0~50℃,相對濕度≤80%
10、外形尺寸:18cm×8cm×4cm
使用操作說明:
1、 前面板示意圖,如圖3,其中V代表的是數字麥克風的供電接口,G代表的是地線 接口,D代表的是數字麥克風的數據傳輸接口,C代表的是數字麥克風的時鐘接 口。
圖3

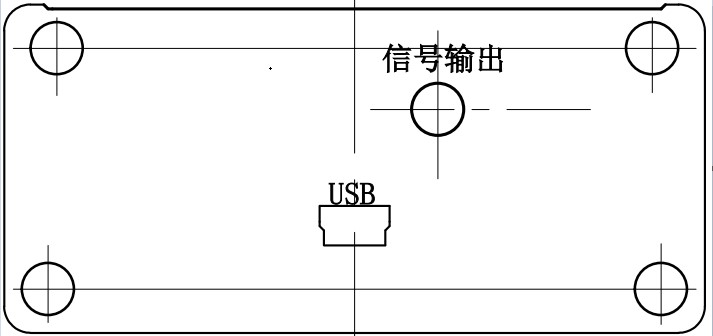

2、 后面板示意圖,如圖4
圖4
3、信號輸出:我們?cè)跍y(cè)試的時候,在該接口插入耳機就可以直接監聽數字麥克風的聲音。
4、USB:用于給整個測試工具提供5V的直流電源以及串口的連接。
5、 控制軟件:如圖5、圖6。圖5代表的是當我們沒有插入數字麥克風、沒有選擇相應的串口號或者測的電流值大于電流上限或者測的電 流值小于電流下限。 圖6代表的是我們選對了相應的串口號,并且插入了數字麥克 風,測的電流值也在我們?cè)O(shè)置的電流上限和電流下限之間。
圖5 圖6
6、參數設置:用于選擇相應的串口號。
7、電壓:調節電壓的方法有兩種。第一種就是點擊顯示框旁邊的按鈕,實現電壓的增減。第二種就是點擊電壓顯示框,就會出現所有的電壓選項,這時我們就可以選擇自己想要的電壓。由于該測試儀帶有記錄功能,在測試完成后,斷電之前會保存最后測試時的電壓并在下次開機時,自動恢復上次測量時的電壓值。
8、時鐘:調節時鐘的方法與調節電壓相同,也是有兩種。第一種就是點擊顯示框旁邊的按鈕,實現時鐘頻率的增減。第二種就是點擊時鐘顯示框,就會出現所有的時鐘頻率選項,這時我們就可以選擇自己想要的時鐘頻率。由于該測試儀帶有記錄功能,在測試完成后,斷電之前會保存最后測試時的時鐘頻率并在下次開機時,自動恢復上次測量時的時鐘頻率。
9、當時鐘頻率為3mHz時,PC機可以把AH6119麥克風測試儀識別為一個聲卡,數字麥克風采集的數據可以直接通過USB口傳輸?shù)絇C機上,并查看波形。
10、電流上限和電流下限:調節電流上限和電流下限的方法也是有兩種。第一種就是點擊顯示框旁邊的按鈕,來實現電流上下限的增減。第二種方法就是在顯示框中直接輸入電流上下限。
11、 測試說明
(1) 用配套的5V直流電源供電,控制軟件顯示相應的工作電流。如果沒有連接數字麥克風,數據將顯示接近為0.
(2) 用控制軟件調節輸出電壓,使得接線端的VDD為數字麥克風最佳工作電壓。
(3) 用控制軟件調節時鐘頻率,使得數字麥克風在最佳的時鐘頻率下工作。
(4) 將被測數字麥克風和接線端子連接,此時儀器的信號輸出端有對應的頻信號輸出,可用耳機和儀器的信號輸出端連接監聽。
測試原理:
數字麥克風,顧名思義就是直接輸出數字脈沖信號的麥克風電聲器件。數據經過數字麥克風輸出PDM脈沖信號,經過DFSDM濾波器輸出PCM格式數據,然后經過CODEC輸出音頻數據,經過外設,我們就能聽到經過數字麥克風采集到的音頻數據了。
注意事項及有關說明:
1、本機應放置在通風、干燥、無腐蝕的地方,并盡量減小工作臺面的震動和 周圍環境的噪聲。
2、 應使用儀器隨帶的電源線供電,以保準測試結果的準確。
3、 請勿將手和被測數字麥克風接觸,以免產生干擾。
4、由于儀器的功率輸出增益較高,請將聽音的揚聲器和被測數字麥克風離開一些距離(大于30cm),避免產生嘯叫。
5、 本儀器保修一年半,為用戶終身服務。
