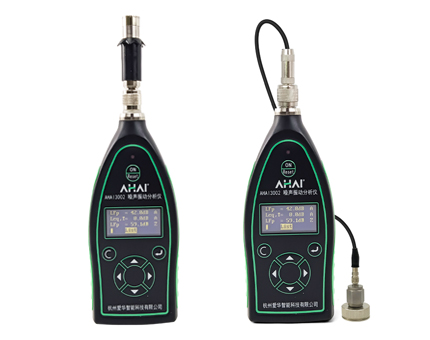

產品名稱:杭州愛華智能 AHAI 3002系列噪聲振動分析儀
產品描述:AHAI3002型工作測振儀采用了全數字信號處理技術,支持對1秒時間和一段時間的振動加速度、速度、位移的峰值、峰峰值、有效值同時進行測量儀器符合JJG 676-2019《工作測振儀檢定規程》,適用于電機、泵、風機.......
AHAI3002型工作測振儀采用了全數字信號處理技術,支持對1秒時間和一段時間的振動加速度、速度、位移的峰值、峰峰值、有效值同時進行測量。
儀器符合JJG 676-2019《工作測振儀檢定規程》,適用于電機、泵、風機、家用電器、壓縮機、煙機、發電機、齒輪箱等機械設備的出廠檢驗、狀態監測和故障診斷。
頻率范圍
采樣頻率
加速度檔
速度檔
位移檔
8 kHz
10 Hz~2.5 kHz
10 Hz~1.25 kHz
10 Hz~800 Hz
32 kHz
32 Hz~13 kHz
32 Hz~5.0 kHz
32 Hz~2.0 kHz
測量范圍
當用戶所配加速度計的靈敏度不同時,測量范圍隨之不同;
采樣頻率
加速度峰值
(RMS*√2,m/s2)
8 kHz
0.03~1400
0.1~2000
0.03~12
32 kHz
0.03~1400
0.1~2000
0.002~12
主要測量指標
Apeak',a_rms,a_p-p,vpeak,v_rms,v_p-p,dpeak,d_rms,d_p-p,Vla,T,a_max,v_max,d_max,
Vla_max,a_min,v_min,d_min,VLa_min,頻率指示。
截止頻率
記錄功能
(選配)
采樣間隔1秒到600秒可設置
存貯
4 MB Flash RAM
存貯組數
輸出接口
RS232/RS485、直流信號、交流信號
顯示
1.5寸128×64點陣OLED屏
功耗
(基本功能)
<80 mA/5 V
電源
7號 AAA 堿性電池:6.0V/1000 mAh
外形尺寸
172×69×26mm
使用條件
數據記錄
(選配)
記錄內容:關閉或Type1~Type6
記錄間隔:1 s~600 s可選
1/3OCT頻譜分析功能
(選配)
——符合 GB/T 3241-2010
80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、
500 Hz、630 Hz、800 Hz、1k Hz、1.25k Hz、1.6k Hz、2kHz、2.5k Hz、
3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz
——實時分析:同時完成所有中心頻率。
頻帶加速度最小值(Min)、頻帶加速度等效值(Leq,T)
手傳振動測量
(選配)
——測量范圍:80~180 dB (注:以10-6m/ S2為參考0 dB)
——頻率范圍(參考點:80 Hz,10m/s2 ):
8~1000 Hz ± 1 dB
5~1600 Hz ± 2 dB
——主要測量指:awh,4h、VLwh,T、VLwh_max、VLwh_min。
測量范圍以靈敏度為3 mV/m·S-2,頻率為80 Hz為參考:
速度有效值
(mm/s)
位移峰峰值
(RMS*2√2,mm)
8kHz采樣頻率:
二階高通濾波器:3.2Hz、10Hz、31.6Hz和關閉可選
二階低通濾波器:3.16kHz、1kHz、316Hz和關閉可選
32kHz采樣頻率:
二階高通濾波器:12.6Hz、40Hz、126Hz和關閉可選
二階低通濾波器:13kHz、4kHz、1264Hz和關閉可選
——基本分析功能:680組
——全功能:220組
外接電源:5V/2A,USB-Type-C_16口或DB9座接入
——氣 溫:-10 ℃~50 ℃
——相對濕度:25 %~90 %
——氣 壓:65 kPa~108 kPa
Type1:ap,vrms,dp_p,3
Type2:arms、vrms、drms,3
Type3:VLwh,VLa,2
Type4:1/3OCT下的加速度有效值
Type5:a,v,d的有效值、峰值和峰峰值效值
Type6:a,v,d的有效值、峰值、峰峰值和1/3OCT下的加速度短時有效值
——濾波器類型:并行(實時)倍頻程,以10為底,G=103/10
——濾波器中心頻率
32 kHz采樣頻率:16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、
——主要測量指標:頻帶加速度1秒值(L1s)、頻帶加速度最大值(Max)、
